Regolatore di riscaldamento su guida DIN EK-HH1-TP

di raffreddamentoper riscaldamento a pavimentocontrollo della valvola

Descrizione

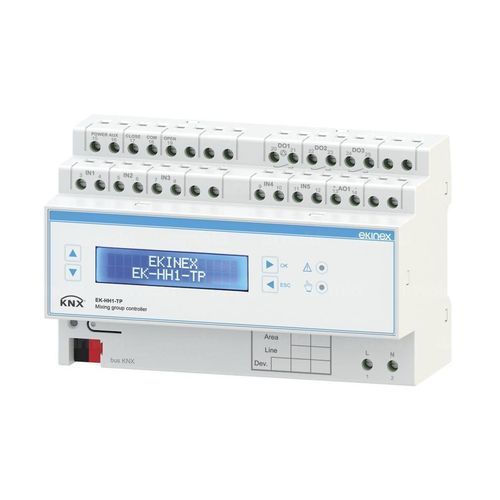

L'attuatore/controllore di miscelazione Ekinex® EK-HH1-TP consente il controllo di un gruppo di miscelazione mediante il comando di un servomotore per valvola miscelatrice (3 punti flottante o 0–10 V), il comando di un circolatore e l'acquisizione delle temperature di mandata e ritorno del fluido e della temperatura esterna dell'aria. La temperatura di mandata può essere regolata a punto fisso, con compensazione climatica esterna o con compensazione esterna e ritaratura in base alle condizioni interne. Le modalità di regolazione sono selezionabili separatamente per riscaldamento e raffrescamento. Il dispositivo è particolarmente indicato per impianti a pannello radiante a pavimento e soffitto in combinazione con i termostati ambiente Ekinex® dotati di sensori integrati di temperatura e umidità relativa. La tastiera a membrana permette il comando manuale e integra LED di stato; il display LCD consente la visualizzazione e la configurazione dei principali parametri di funzionamento. Il dispositivo dispone di modulo di comunicazione KNX integrato ed è progettato per il montaggio su guida DIN da 35 mm. L'alimentazione elettronica avviene tramite bus KNX; è richiesta in aggiunta la tensione di rete 230 Vac per il funzionamento delle utenze.

Dati tecnici
Alimentazione

• Alimentazione utenze: 230 Vac 50/60 Hz
• Alimentazione elettronica: 30 Vdc tramite bus KNX

Ingressi

• 3 analogici dedicati esclusivamente a sonde di temperatura NTC 10 kΩ a 25°C
• 2 configurabili come analogici (NTC 10 kΩ a 25°C) o digitali senza potenziale

Uscite

• 1 per controllo servomotore 3 punti flottante, 1 A, 250 Vac
• 1 per controllo servomotore con segnale 0–10 V (connessione ad ingresso ad alta impedenza)
• 3 uscite ausiliarie, relè 10(5) A, 250 Vac

Fornitura

• Include un morsetto per il collegamento alla linea bus

Funzioni / Caratteristiche

• Custodia in materiale plastico
• Pulsante di programmazione e LED sul frontale
• Tastiera a membrana con LED di segnalazione stato uscite
• Pulsante per commutazione automatico / manuale
• Collegamento a linea bus tramite morsetto KNX
• Collegamento ingressi, uscite e alimentazione 230 Vac tramite morsetti a vite
• Classificazione climatica 3K5 e meccanica 3M2 (secondo EN 50491-2)
• Classe di sovratensione III e grado di inquinamento 2 (secondo EN 60664-1)
• Montaggio su guida DIN 35 mm (secondo EN 60715)
• Dispositivo da 8 unità modulari (1 UM = 18 mm)
• Grado di protezione IP20 (dispositivo installato) — Peso 380 g

Configurazione e messa in servizio
Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKHH1TP## (## = versione).

Caratteristiche / specifiche tecniche

• Modello: EK-HH1-TP
• Protocollo di comunicazione: KNX (modulo bus integrato)
• Alimentazione comandi: 230 Vac 50/60 Hz
• Alimentazione elettronica: 30 Vdc via bus KNX
• Ingressi: 3 NTC 10 kΩ + 2 configurabili (analogici/digitali)
• Uscite: 1 servomotore 3 punti (1 A, 250 Vac), 1 uscita 0–10 V, 3 relè 10(5) A 250 Vac
• Montaggio: guida DIN 35 mm
• Taglia: 8 unità modulari (1 UM = 18 mm)
• Grado di protezione: IP20 (installato)
• Peso: 380 g
• Classificazioni: climatica 3K5, meccanica 3M2, sovratensione III, grado di inquinamento 2
