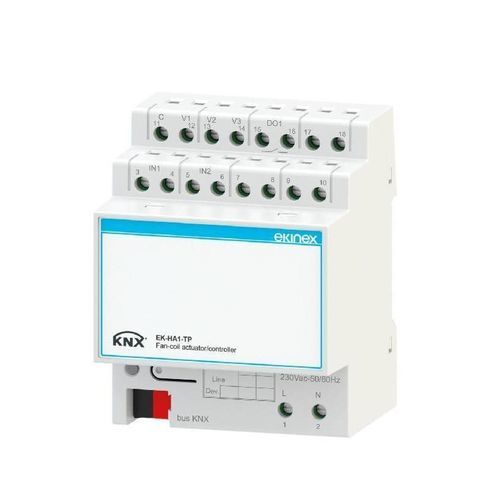

Attuatore binario DIN EK-HA1-TP
Aggiungi ai preferiti
Confronta con altri prodotti
Descrizione
Descrizione
Dati tecnici
Alimentazione
Ingressi
Uscite
Fornitura
Funzioni / Caratteristiche
Configurazione e messa in servizio
Caratteristiche / Specifiche tecniche
- L'attuatore/controllore Ekinex® EK-HA1-TP è concepito per il comando di un'unità fancoil per la climatizzazione di un ambiente.
- Il dispositivo può funzionare come semplice attuatore in abbinamento a un termostato ambiente KNX oppure come regolatore/attuatore acquisendo il valore di temperatura da una sonda ambiente KNX o da una sonda collegata a un ingresso analogico.
- Idoneo per impianti idraulici a 2 tubi con comando ON/OFF di un attuatore elettrotermico per valvola di intercettazione e di una ventilante a 3 livelli di velocità discreti.
- Le uscite non impiegate per il controllo del fancoil possono essere riconfigurate come canali di uscite binarie per altre funzioni.
- Dotato di 2 ingressi liberamente configurabili come analogici o digitali.
- Modulo di comunicazione bus KNX integrato; progettato per montaggio su guida DIN da 35 mm. L'alimentazione elettronica è fornita dal bus KNX; è richiesta in aggiunta la tensione di rete 230 Vac per l'alimentazione delle utenze.
Dati tecnici
Alimentazione
- Alimentazione utenze: 230 Vac 50/60 Hz
- Alimentazione elettronica: 30 Vdc tramite bus KNX
Ingressi
- 2 ingressi liberamente configurabili per acquisizione di valori di temperatura da sonde passive (NTC 10 kΩ a 25 °C) o come ingressi binari privi di potenziale
Uscite
- 3 uscite a relè interbloccate per il comando della ventilante su 3 velocità discrete (o configurabili come uscite binarie per altre applicazioni)
- 1 uscita a relè SPST per il comando ON/OFF di un attuatore valvola (per impianti a 2 tubi)
Fornitura
- La fornitura comprende un morsetto per il collegamento alla linea bus KNX
Funzioni / Caratteristiche
- Custodia in materiale plastico
- Pulsante e LED di programmazione sul frontale
- Collegamento a linea bus mediante morsetto
- Collegamento ingressi, uscite e alimentazione 230 Vac mediante morsetti a vite
- Classificazione climatica 3K5 e meccanica 3M2 (EN 50491-2)
- Classe di sovratensione III (EN 60664-1)
- Grado di inquinamento 2 (IEC 60664-1)
- Montaggio su guida profilata da 35 mm (EN 60715)
- Dispositivo largo 4 unità modulari (1 UM = 18 mm)
- Grado di protezione IP20 (dispositivo installato)
- Peso: 175 g
Configurazione e messa in servizio
- Descrizione dettagliata dei parametri disponibile nel manuale applicativo del dispositivo.
- Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKHA1TP## (## = versione).
Caratteristiche / Specifiche tecniche
- Marca: Ekinex®
- Modello: EK-HA1-TP
- Tipo: controllore/attuatore per fancoil 3 velocità
- Alimentazione utenze: 230 Vac 50/60 Hz
- Alimentazione elettronica: 30 Vdc via bus KNX
- Ingressi: 2, configurabili per sonde NTC 10 kΩ o come ingressi binari
- Uscite ventilante: 3 relè interbloccati (3 velocità)
- Uscita valvola: 1 relè SPST per comando ON/OFF
- Montaggio: guida DIN 35 mm
- Dimensione: 4 unità modulari (1 UM = 18 mm)
- Protezione: IP20 (installato)
- Peso: 175 g
- Classificazioni: climatica 3K5, meccanica 3M2, sovratensione III, grado di inquinamento 2
