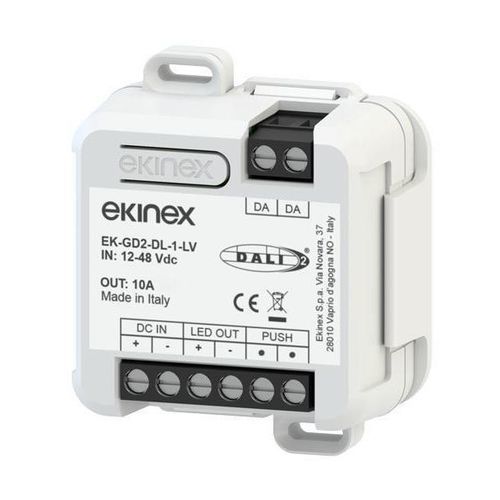

Modulo di variatore di luminosità EK-GD2-DL-1-LV

Descrizione
Il dimmer DALI-2 1 canale EK-GD2-DL-1-LV gestisce la regolazione dell'intensità delle sorgenti LED a bassa tensione (12–48 Vdc) tramite dimming PWM. Supporta ingresso bus DALI-2 conforme a IEC 62386 e controllo white dinamico (TW) tramite DALI DT8 con due canali indipendenti (2 indirizzi DALI) o come canale singolo DT6. Le funzioni sono selezionabili tramite un interruttore, agevolando l'integrazione in impianti di illuminazione architettonica.

Dati tecnici

• Alimentazione dispositivo: 10,8 Vdc (min) – 52,8 Vdc (max)
• Potenza massima in uscita: 240 W
• Controllo: bus DALI-2 o pulsante locale

L'analisi dello sfarfallio riportata mostra lo sfarfallio in funzione della frequenza su tutta la gamma di dimming e evidenzia le zone a basso rischio (giallo) e quelle senza effetti osservabili (verde), secondo IEEE 1789-2015.

Funzioni / Caratteristiche

• Custodia in materiale plastico
• Dispositivo autoportante per installazione in scatole di derivazione o a parete
• Montaggio su guida DIN 35 mm con staffa speciale inclusa
• Grado di protezione: IP10 (dispositivo installato)

Funzionalità

• Funzione memoria configurabile via DALI
• Dimming fino allo spegnimento totale (dim-to-dark)
• Livello di luminosità minimo: 0,1%
• Modulazione PWM: 2000 Hz (senza sfarfallio)
• Curva di dimming configurabile via DALI: lineare o logaritmica
• Tempi di accensione/spegnimento configurabili via DALI
• Curva di uscita ottimizzata per qualità della luce costante

Configurazione e messa in servizio

• Morsetti a vite per bus DALI, controllo, alimentazione e uscita LED
• Lunghezza massima di collegamento raccomandata tra dimmer e driver: < 10 m

Specifiche tecniche

• Modello: EK-GD2-DL-1-LV
• Produttore: Ekinex
• Tipo di prodotto: dimmer DALI-2 1 canale per sorgenti LED a bassa tensione
• Tensione di alimentazione: 10,8 Vdc (min) – 52,8 Vdc (max)
• Tensione sorgente LED adatta: 12–48 Vdc
• Potenza massima in uscita: 240 W
• Metodo di dimming: PWM (2000 Hz, senza sfarfallio)
• Luminosità minima: 0,1%
• Compatibilità DALI: DALI-2 (IEC 62386); supporta DT8 dinamico (2 canali indipendenti) o DT6 singolo
• Interfacce di controllo: bus DALI-2 o pulsante locale
• Memoria: funzione memoria configurabile via DALI
• Curve di dimming: lineare o logaritmica (impostabile via DALI)
• Tempi di accensione/spegnimento: configurabili via DALI
• Grado di protezione: IP10 (dispositivo installato)
• Montaggio: scatola di derivazione/parete autoportante o guida DIN 35 mm (staffa speciale inclusa)
• Connessioni: morsetti a vite per bus DALI, controllo, alimentazione e uscita LED
• Lunghezza massima di collegamento raccomandata tra dimmer e driver: < 10 m
