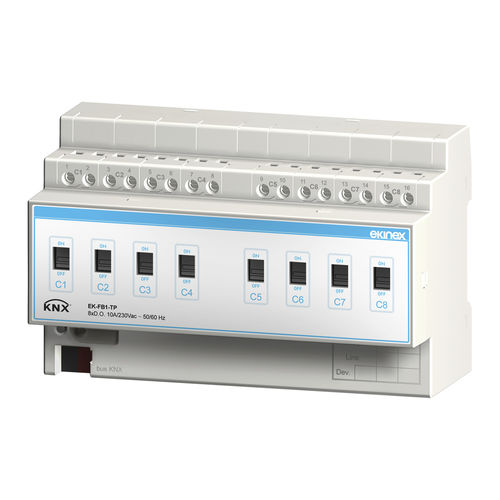

Modulo di interfaccia con uscite binarie EK-FB1-TP

su guida DINKNX

Descrizione L’uscita binaria Ekinex® EK-FB1-TP consente di comandare 8 gruppi di utenze elettriche in modo indipendente; a questo scopo Il dispositivo dispone di uscite dotate di contatti a relè privi di potenziale. I relè di tipo bistabile del dispositivo garantiscono il mantenimento dello stato di comando impostato anche in caso di mancanza di tensione sul bus. Le levette sul frontale servono per l’indicazione dello stato dei canali di uscita e, in caso di emergenza, per il comando manuale (mediante utensile) delle utenze. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio su guida profilata da 35 mm. L’alimentazione avviene per mezzo del bus KNX e non è richiesta alimentazione ausiliaria. Dati tecnici Alimentazione Tensione 30 Vdc mediante bus KNX Assorbimento di corrente dal bus < 12 mA Potenza dal bus 360 mW Uscite Numero: 8 (relè bistabili) Tensione nominale (Un): 100-230Vac, 50/60Hz Corrente nominale (In): max 10 A (sia @100Vac sia @230Vac) Potenza commutata: 1000W @100Vac - 2200 W @230Vac Funzioni / Caratteristiche Custodia in materiale plastico Pulsante e LED di programmazione sul frontale Collegamento linea bus mediante morsetto KNX Collegamento utenze mediante morsetti a vite Classificazione climatica 3K5 e meccanica 3M2 (secondo EN 50491-2) Classe di sovratensione III (secondo EN 60664-1) Grado di inquinamento 2 (secondo IEC 60664-1) Montaggio su guida profilata da 35 mm (secondo EN 60715) Dispositivo da 8 unità modulari (1 UM = 18 mm) Grado di protezione IP20 (dispositivo installato) Peso 385 g
