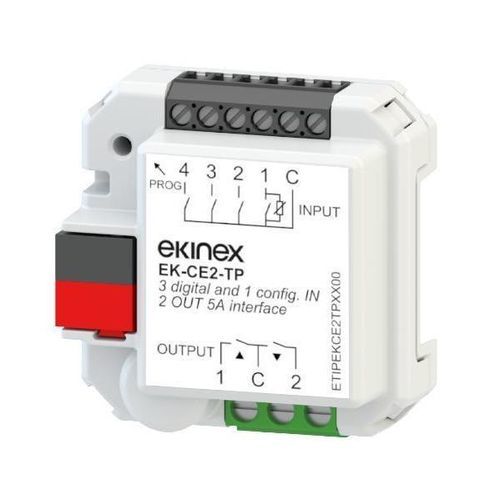

Modulo I O KNX EK-CE2-TP

Descrizione
L'interfaccia universale Ekinex® EK-CE2-TP è un dispositivo KNX utilizzabile come ingressi e/o uscite. Il dispositivo dispone di:

• 4 ingressi per collegare al bus KNX interruttori, pulsanti o sensori tradizionali non comunicanti o segnali binari provenienti da altri dispositivi per comandare funzioni KNX. Un ingresso è configurabile in alternativa come analogico per collegare una sonda NTC 10 kΩ a 25 °C.
• 2 uscite a relè da 5 A utilizzabili come indipendenti per il controllo di carichi elettrici o abbinate per il controllo di motori per tapparelle/tende.

Alimentazione

• Alimentazione tramite bus KNX (30 Vdc)
• Assorbimento di corrente dal bus < 10 mA

Fornitura
La fornitura comprende un morsetto per il collegamento alla linea bus KNX. La sonda di temperatura NTC per il canale eventualmente configurato come analogico [AI] deve essere ordinata separatamente.

Accessori
Supporto per montaggio su guida DIN 35 mm (cod. EK-SMG-35) e molla per l'aggancio posteriore su dispositivi incassati Ekinex® (cod. EK-MAR-...) sono disponibili separatamente.

Funzioni / Caratteristiche

• Custodia in materiale plastico
• Pulsante e LED per programmazione sulla custodia
• Collegamento alla linea bus tramite morsetto KNX
• Collegamenti ingressi/uscite tramite morsetti a vite
• Grado di protezione IP20 (dispositivo installato)
• Peso: 35 g

Configurazione e messa in servizio
Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 2.0 o versioni successive. Programma applicativo per ETS: APEKCE2TP##.knxprod (## = versione).

Caratteristiche tecniche / Specifiche

• Modello: EK-CE2-TP
• Tipo: Interfaccia universale KNX
• Ingressi: 4 ingressi digitali; 1 ingresso configurabile come analogico per sonda NTC 10 kΩ a 25 °C
• Uscite: 2 uscite a relè 5 A (possono operare indipendentemente o abbinate per motori per tapparelle/tende)
• Tensione di interrogazione ingressi: generata internamente
• Modulo di comunicazione: modulo bus KNX integrato
• Alimentazione: tramite bus KNX 30 Vdc, assorbimento < 10 mA
• Montaggio: incassato a parete o su guida DIN 35 mm mediante supporto
• Pulsante e LED per programmazione
• Collegamenti: morsetto KNX per linea bus; morsetti a vite per ingressi/uscite
• Grado di protezione: IP20 (dispositivo installato)
• Peso: 35 g
