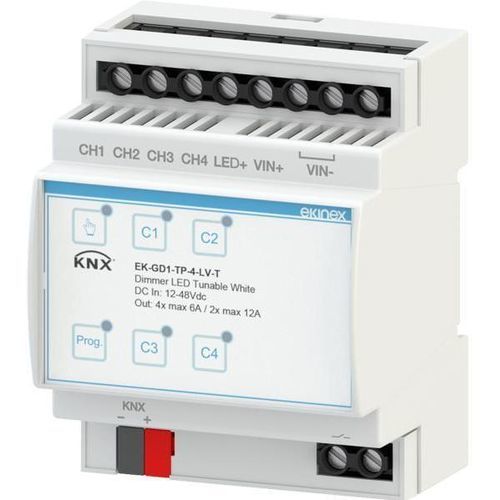

Modulo di variatore di luminosità EK-GD1-TP-4-LV-T

Descrizione
L'EK-GD1-TP-4-LV-T è un dimmer KNX a 4 canali per carichi LED a tensione costante (CV) che fornisce controllo della luminosità in PWM a 12/24/48 Vdc. Progettato per strisce LED dimmerabili e carichi LED, supporta applicazioni monocolore e CCT (Tunable White). Il montaggio su guida DIN semplifica l'integrazione nei quadri elettrici. Il dispositivo include un modulo di comunicazione bus SELV 30 Vdc ed è certificato KNX.

Dati tecnici
Ingressi

• Tensione di alimentazione: min 10,8 Vdc — max 52,8 Vdc
• Tensioni di ingresso costanti supportate: 12 / 24 / 48 Vdc

Uscite

• Uscite PWM: 12 / 24 / 48 Vdc
• Corrente di uscita: 6 A per canale (12 A per due canali in parallelo)
• Canali di uscita: 4
• Potenza nominale per canale: 72 W @12 V, 144 W @24 V, 288 W @48 V

Dimmerazione

• Frequenza PWM configurabile da 250 Hz a 6 kHz
• Intervallo di dimmerazione: 1–100%

Alimentazione
L'alimentazione include un morsetto per il collegamento alla linea bus KNX (SELV 30 Vdc).

Funzioni / caratteristiche

• Involucro in plastica per montaggio su guida DIN 35 mm (4 moduli)
• Classe di protezione: IP20 (dispositivo installato)
• Controllo ON/OFF e regolazione della luminosità per apparecchi singoli o raggruppati; supporto Tunable White e DimToWarm
• Selezione della frequenza PWM tramite ETS (250 Hz–6 kHz)
• Regolazione tempi di fade-in/fade-out, luminosità min/max, curva lineare o logaritmica tramite ETS
• Accensione/spegnimento soft o istantaneo con ritardo configurabile
• Possibilità di connessione parallela delle uscite per aumentare la potenza
• Comportamento configurabile dopo ripristino dell'alimentazione; ON/OFF via bus, download tramite ETS
• Modalità canale configurabili in ETS: indipendente, parallelo o Tunable White
• Funzioni blocco, funzionamento forzato, luce scale, scenari, modalità notte, contatori e funzioni logiche per canale (configurabili via ETS)
• Allarme mancanza di alimentazione
• Tasti a membrana locali per controllo manuale e test dei canali 1–4 (breve pressione ON/OFF; pressione ≥2 s per lampeggio periodico)
• Contatto relè per spegnere l'alimentazione AC/DC quando le uscite 12/24/48 Vdc sono spente o come uscita ausiliaria
• Uscita ausiliaria tramite relè con segnalazione di stato su KNX

Configurazione e messa in servizio
La descrizione dettagliata dei parametri è nel manuale applicativo del dispositivo. Per configurazione è richiesto ETS5 o superiore. Programma applicazione per ETS: APEKGDXTPXLVTW##.knxprod (## = versione).

Caratteristiche / specifiche tecniche

• Codice prodotto: EK-GD1-TP-4-LV-T
• Serie: EK-GD1
• Carichi compatibili: strisce LED dimmerabili e carichi LED; adatto a strisce monocolore e CCT (Tunable White)
• Intervallo tensione alimentazione: 10,8–52,8 Vdc; ingressi costanti supportati: 12 / 24 / 48 Vdc
• Uscite: 4 canali PWM; 6 A per canale (12 A per due canali in parallelo)
• Potenza nominale per canale: 72 W (@12 V), 144 W (@24 V), 288 W (@48 V)
• Frequenza PWM: configurabile 250 Hz–6 kHz
• Intervallo dimmerazione: 1–100%
• Montaggio: guida DIN 35 mm (4 moduli)
• Classe di protezione: IP20 (dispositivo installato)
• Involucro: plastica
• Modulo di comunicazione bus SELV 30 Vdc integrato; certificato KNX
• Tasti a membrana locali per test e controllo manuale
• Relè per commutazione alimentazione/uscita ausiliaria con stato KNX
• Funzioni configurabili via ETS: frequenza PWM, tempi di fade, luminosità min/max, curva di regolazione, modalità canale, comportamento dopo interruzione, funzioni logiche, contatori, scenari
