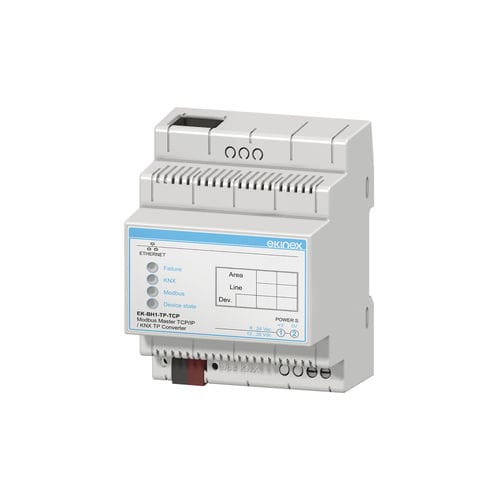

Modulo di interfaccia gateway EK-BH1-TP-TCP

su guida DINKNXEthernet

Descrizione Il Gateway Ekinex® Modbus TCP/IP - KNX effettua la conversione di protocollo tra una rete con protocollo Modbus RTU e una rete KNX TP. Il dispositivo svolge inoltre la funzione di master sulla rete Modbus. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio su guida profilata da 35 mm; per il suo funzionamento richiede un’alimentazione ausiliaria. Dati tecnici Alimentazione: 8...24 Vac oppure 12...35 Vdc Assorbimento a 24 Vdc: 3,5 VA Comunicazione Porta KNX (TP) galvanicamente isolata dall’alimentazione Memoria volatile d’appoggio con buffer “immagine KNX” di 1440 byte Lato Modbus TCP/IP Porta Ethernet (IEEE 802.3), connettore RJ45, cavo di categoria almeno 5E Comunicazione Modbus master RTU (Remote Terminal Unit) Indirizzamento dei dispositivi da 0 a 250 Scambio registri di tipo Coil, Input, Holding Register e Input Register Lettura e scrittura di registri singoli e registri multipli Memoria volatile d’appoggio con buffer “immagine Modbus” di 1440 byte Configurazione Porta Ethernet (IEEE 802.3), connettore RJ45, cavo di categoria almeno 5E Fornitura La fornitura comprende un morsetto per il collegamento alla linea bus. Altre informazioni Modbus® è un protocollo di comunicazione standard aperto utilizzato per la comunicazione di tipo master-slave / client-server tra dispositivi intelligenti impiegati in applicazioni di produzione industriale, infrastrutture, trasporti ed energia.
