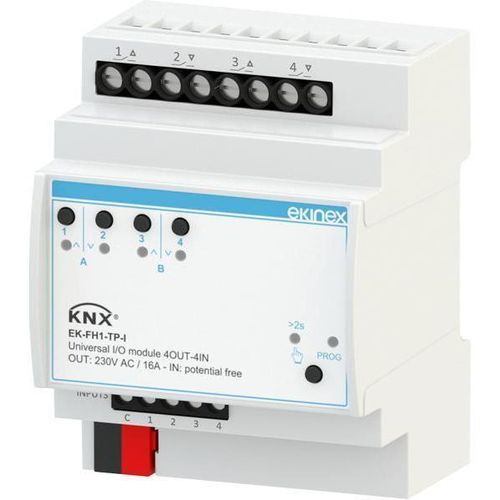

Modulo I O KNX EK-FH1-TP-I

Descrizione
Modulo I/O KNX universale per il controllo di utenze, azionamenti motorizzati e sensori, con uscite a relè bistabili prive di potenziale e 4 ingressi analogico/digitali configurabili (supporto NTC).

Il EK-FH1-TP-I (Serie ÆVO) permette di comandare fino a 4 gruppi di utenze elettriche come luci e valvole, o fino a 2 azionamenti motorizzati (tapparelle, valvole a 3 vie) in modo indipendente o in combinazione. Le uscite sono relè bistabili privi di potenziale che mantengono lo stato di comando in caso di mancanza di alimentazione. Il dispositivo supporta scenari, dimmerazioni e la regolazione climatica tramite termostato/umidostato integrato.

Dati tecnici
Alimentazione

• Tensione: 30 V DC mediante bus KNX

Uscite

• Numero: 4 (relè bistabili)
• Tensione: 230 V AC
• Corrente: 16 A

Ingressi

• Numero: 4 (configurabili analogico/digitale)
• Supporto per sonde di temperatura passive (NTC 10 kΩ a 25°C)
• Per interruttori, pulsanti o sensori privi di potenziale

Fornitura

• Include morsetto per il collegamento al bus KNX
• Eventuali sonde NTC devono essere ordinate separatamente

Funzioni / Caratteristiche

• Custodia in materiale plastico per montaggio su guida DIN
• Pulsanti e LED frontali per comando manuale e indicazione stato
• Pulsante e LED di programmazione / funzionamento manuale-automatico in facciata
• Collegamento linea bus mediante morsetto KNX
• Morsetti uscite: vite fino a 4 mm²
• Morsetti ingressi: vite fino a 2,5 mm²
• Possibilità di collegare fasi diverse su uscite adiacenti
• Dimensione: 4 unità modulari (1 UM = 18 mm)

Configurazione e messa in servizio
Descrizione dettagliata dei parametri nel manuale applicativo del dispositivo. Per configurazione e messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKFH1TPI##.knxprod

Caratteristiche / Specifiche tecniche

• Modello: EK-FH1-TP-I
• Serie: ÆVO
• Alimentazione: 30 V DC (tramite bus KNX)
• Uscite: 4 relè bistabili, 230 V AC, 16 A
• Ingressi: 4 configurabili analogico/digitale; supporto NTC 10 kΩ a 25°C; contatti privi di potenziale
• Pulsanti frontali per comando manuale e programmazione
• LED di stato per uscite e programmazione
• Montaggio: guida DIN 35 mm
• Dimensione: 4 unità modulari (1 UM = 18 mm)
• Connessioni: morsetto bus KNX; morsetti a vite per utenze e ingressi
• Requisiti software: ETS5 o successivi; application KNX APEKFH1TPI##.knxprod
