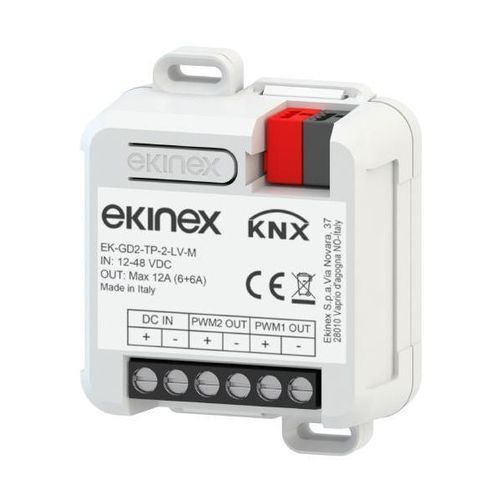

Modulo di variatore di luminosità EK-GD2-TP-2-LV-M

Descrizione
L'EK-GD2-TP-2-LV-M è un dimmer KNX a 2 canali per carichi LED, che offre controllo di luminosità in PWM ottimizzato per strisce LED dimmerabili e monocromatiche. Integra un modulo di comunicazione KNX SELV 30 Vdc certificato KNX. Progettato per montaggio su guida DIN o incassato, consente il collegamento in parallelo delle uscite per incrementare la potenza totale.

Dati tecnici
Ingresso

• Tensione di ingresso costante: 12/24/48 Vdc
• Gamma di alimentazione: 10,8 Vdc – 52,8 Vdc
• Corrente di ingresso massima: 12 A

Uscite

• Uscita PWM: 12/24/48 Vdc
• Corrente di uscita: 6 A per canale (fino a 12 A con due canali in parallelo)
• Potenza nominale per canale: 72 W (@12 Vdc), 144 W (@24 Vdc), 288 W (@48 Vdc)

Dimmerazione

• Frequenza PWM regolabile: 250 Hz – 6 kHz
• Intervallo di dimmerazione: 1–100%

Alimentazione

• Il morsetto di alimentazione include la connessione alla linea bus KNX

Funzioni / Caratteristiche

• Controllo ON/OFF e regolazione dell'intensità per singoli apparecchi o gruppi di illuminazione
• Frequenza PWM selezionabile tramite ETS (250 Hz – 6 kHz)
• Tempi di fade-in/fade-out, livelli min/max e curva lineare/logaritmica configurabili via ETS
• Accensione/spegnimento soft o istantaneo con ritardi programmabili
• Possibilità di collegare le uscite in parallelo per aumentare la potenza
• Comportamento al ripristino alimentazione configurabile; parametri scaricabili via ETS
• I canali possono essere configurati tramite ETS come indipendenti, in parallelo o copia di un altro canale
• Funzioni di blocco, funzionamento forzato, illuminazione scale, scenari, modalità notte, contatori e funzioni logiche per canale (configurabili via ETS)
• Allarme guasto alimentazione
• Uscita ausiliaria via relè esterno con stato riportato su KNX
• Modalità installatore (bus KNX attivo): premere il pulsante di programmazione ~2 s per attivare/disattivare il LED di programmazione e il lampeggio del carico (~1 s)

Condizioni ambientali e altre caratteristiche

• Temperatura di esercizio: -20 °C a +40 °C
• Temperatura di stoccaggio: -40 °C a +60 °C
• Temperatura di trasporto: -40 °C a +60 °C
• Temperatura massima nominale dell'involucro (tc): 50 °C
• Umidità relativa: fino al 91% non condensante
• Grado di protezione: IP00 (IP20 in cassetta di derivazione o quadro)
• Cablaggio alimentazione e carico: 0,05 – 2,5 mm² (30 – 12 AWG)
• Cablaggio bus KNX: 0,6 – 0,8 mm² (19 – 18 AWG)
• Spellatura: 8,0 mm
• Involucro plastico
• Montaggio: scatola da incasso o guida DIN (accessorio fornito)
• Peso: 37 g
• Dimensioni (L×A×P): 53 × 61 × 29 mm

Configurazione e messa in servizio
La descrizione dettagliata dei parametri è disponibile nel manuale applicativo del dispositivo. È richiesto ETS5 o superiore per la configurazione e la messa in servizio. Programma applicazione per ETS: APEKGDXTPXLVM##.knxprod (## = versione).

Specifiche tecniche

• Tipo di prodotto: dimmer KNX PWM a 2 canali per carichi LED
• Carichi compatibili: strisce LED dimmerabili e carichi LED monocromatici
• Tensioni di ingresso supportate: 12 / 24 / 48 Vdc (gamma 10,8 – 52,8 Vdc)
• Corrente di ingresso massima: 12 A
• Corrente di uscita per canale: 6 A (fino a 12 A in parallelo)
• Potenza nominale per canale: 72 W (@12 Vdc), 144 W (@24 Vdc), 288 W (@48 Vdc)
• Frequenza PWM: regolabile 250 Hz – 6 kHz
• Intervallo di dimmerazione: 1–100%
• Montaggio: guida DIN o scatola da incasso (accessorio fornito)
• Bus KNX: modulo di comunicazione integrato SELV 30 Vdc, certificato KNX
• Grado di protezione: IP00 (IP20 in scatola/quadro)
• Temperatura di esercizio: -20 °C a +40 °C
• Peso e dimensioni: 37 g; 53 × 61 × 29 mm (L×A×P)
