Alimentazione elettrica AC/DC EK-AH1-TP
su guida DINregolataa due uscite

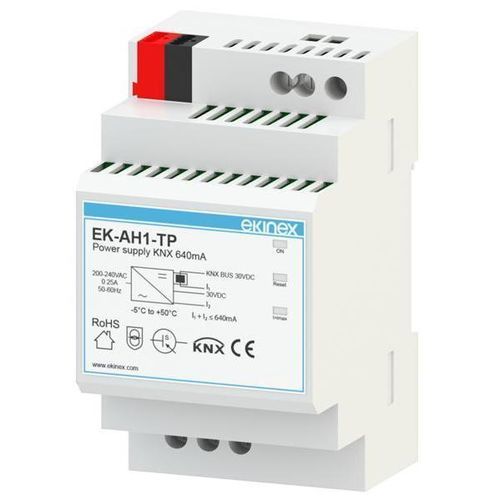

Alimentazione elettrica AC/DC - EK-AH1-TP - ekinex® - su guida DIN / regolata / a due uscite
Alimentazione elettrica AC/DC - EK-AH1-TP - ekinex® - su guida DIN / regolata / a due uscite
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ekinex®

Caratteristiche

Tipo
AC/DC
Installazione
su guida DIN
Tipo di uscita
a due uscite, regolata
Applicazioni
per impianto domotico
Altre caratteristiche
KNX, di sicurezza
Tensione di ingresso

Max.: 230 V

Min.: 200 V

Tensione di uscita

Max.: 31,5 V

Min.: 28,5 V

Corrente

0,64 A

Potenza

20 W

Descrizione

Descrizione
Il Ekinex® EK-AH1-TP è un'alimentazione per bus KNX che genera e monitora i 30 Vdc necessari per gli impianti KNX. Integra una bobina di disaccoppiamento tra l'alimentatore e la linea bus e offre protezioni contro sovratensione, sovracorrente e corto circuito. È disponibile un'uscita ausiliaria aggiuntiva 30 Vdc per alimentare altri dispositivi SELV. La corrente totale erogabile dalle uscite (bus + ausiliaria) è limitata a 640 mA. L'apparecchio sopporta brevi interruzioni della tensione di rete.

Dati tecnici
  • Tensione di alimentazione: 200–230 Vac, 50/60 Hz
  • Consumo: 20 W
  • Perdite: < 3 W
  • Tensione sul bus: 30 Vdc ±5% (SELV)
  • Tensione uscita ausiliaria: 30 Vdc
  • Corrente nominale (uscite totali): 640 mA
  • Tempo di buffer: 200 ms

Alimentazione
Predisposto di morsetto per il collegamento diretto alla linea KNX.

Funzioni / Caratteristiche
  • Scocca in plastica
  • Connessione al bus tramite morsetto KNX
  • Connessione alimentazione ausiliaria tramite morsetti a vite dedicati
  • Ingresso alimentazione tramite morsetti a vite
  • Grado di protezione: IP20 (dispositivo installato)
  • Classe climatica: 3K5; Classe meccanica: 3M2 (EN 50491-2)
  • Grado di inquinamento 2 (IEC 60664-1)
  • Classe di sicurezza II
  • Montaggio su guida DIN 35 mm (EN 60715)
  • Larghezza: 3 moduli (1 UM = 18 mm)
  • Peso: 195 g

Configurazione e messa in servizio
Non è richiesta alcuna configurazione del dispositivo. Programma ETS: APEKAB1TP##.knxprod (## = release).

Specifiche tecniche
  • Modello: EK-AH1-TP
  • Marca: Ekinex
  • Tensione di alimentazione: 200–230 Vac, 50/60 Hz
  • Consumo: 20 W
  • Perdite: < 3 W
  • Tensione bus: 30 Vdc ±5% (SELV)
  • Tensione uscita ausiliaria: 30 Vdc
  • Corrente nominale (uscite totali): 640 mA
  • Protezione: sovratensione, sovracorrente, corto circuito
  • Tempo di buffer: 200 ms
  • Grado di protezione: IP20 (installato)
  • Classe climatica: 3K5; Classe meccanica: 3M2 (EN 50491-2)
  • Grado di inquinamento: 2 (IEC 60664-1)
  • Classe di sicurezza: II
  • Montaggio: guida DIN 35 mm (EN 60715)
  • Larghezza: 3 moduli (1 UM = 18 mm)
  • Peso: 195 g
  • Programma ETS: APEKAB1TP##.knxprod
