Modulo di ingresso KNX EK-CA1-TP

Descrizione

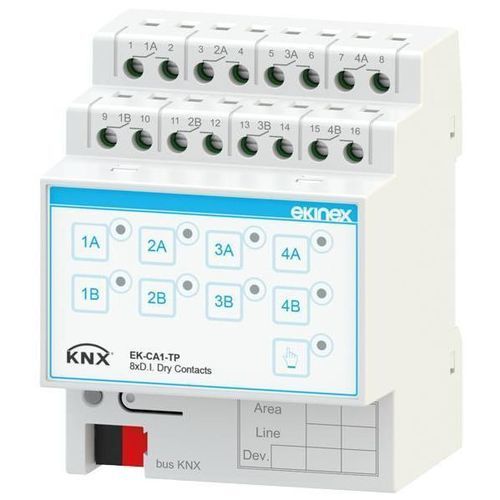

L'Ekinex EK-CA1-TP è un modulo ingresso su guida DIN con 8 canali analogici/binari indipendenti per il collegamento di contatti privi di potenziale o sonde di temperatura passive NTC al bus KNX. Consente di comandare e rilevare stati da interruttori, pulsanti o sensori non comunicanti e di trasmettere tali segnali sul bus KNX. La tensione di interrogazione degli ingressi è generata internamente. Il dispositivo integra un modulo di comunicazione KNX e si alimenta tramite il bus KNX (non è necessaria alimentazione ausiliaria).

Dati tecnici (riassunto)

• Alimentazione: 30 Vdc mediante bus KNX
• Assorbimento di corrente dal bus: < 13 mA
• Potenza sul bus: 320 mW
• Ingressi: 8 canali indipendenti
• Tensione di interrogazione ingressi: < 11 V
• Corrente di interrogazione ingressi: < 5 mA

Fornitura
La fornitura comprende un morsetto per il collegamento alla linea bus KNX.

Funzioni / Caratteristiche

• Comando on/off di utenze singole e a gruppi
• Rilevamento dello stato di contatti di segnalazione (dispositivi di sicurezza, allarmi, ecc.)
• Richiamo e memorizzazione di scenari
• Invio sul bus di valori misurati (temperatura, luminosità, ecc.)
• Commutazione in funzionamento forzato (blocco)
• Conteggio di impulsi e di azionamenti
• Dimmerazione di apparecchi di illuminazione
• Azionamento di avvolgibili e tende (tapparelle, veneziane, tende, ecc.)
• Misurazione della temperatura ambiente mediante sonda passiva (NTC 10 kΩ a 25 °C) con possibilità di invio del valore sul bus
• Regolazione della temperatura ambiente a 2 punti (on/off) o proporzionale (PWM o continuo)
• 4 funzioni logiche (AND, OR, XOR) con 4 oggetti logici in ingresso ciascuna
• Custodia in materiale plastico
• Pulsante e LED di programmazione sul frontale
• Tastiera a membrana con LED di segnalazione dello stato ingressi
• Collegamento a linea bus mediante morsetto KNX
• Collegamento ingressi mediante morsetti a vite
• Montaggio su guida profilata da 35 mm (secondo EN 60715)
• Dispositivo da 4 unità modulari (1 UM = 18 mm)
• Grado di protezione: IP20 (dispositivo installato)
• Peso: 145 g

Configurazione e messa in servizio
Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKCA1TP## (## = versione). Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo.

Caratteristiche / specificazioni tecniche

• Marca: Ekinex
• Modello: EK-CA1-TP
• Tipologia: ingresso analogico/binario a 8 canali per bus KNX
• Alimentazione: 30 Vdc tramite bus KNX
• Consumo dal bus: < 13 mA
• Potenza sul bus: 320 mW
• Ingressi: 8 canali indipendenti
• Tensione di interrogazione ingressi: < 11 V
• Corrente di interrogazione ingressi: < 5 mA
• Sonda temperatura compatibile: NTC 10 kΩ a 25 °C
• Montaggio: guida DIN 35 mm
• Larghezza: 4 unità modulari (1 UM = 18 mm)
• Grado di protezione: IP20
• Peso: 145 g
