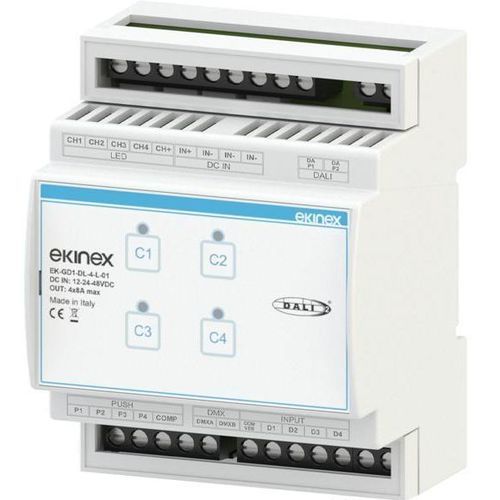

Modulo di variatore di luminosità EK-GD1-DL-4-L-01

Descrizione
L'EK-GD1-DL-4-L-01 è un dimmer DALI 2 a 4 canali alimentato a 12/24/48 Vdc. Fornisce dimming PWM ottimizzato per ridurre il flicker in impianti LED a bassa tensione e supporta il controllo della luminosità, Tunable White (TW) e il controllo colore RGB/RGBW (DT6 e DT8) tramite ingressi bus DALI 2 conformi IEC 62386. Le modalità operative si impostano tramite un selettore dip-switch locale, rendendo l'unità idonea per l'integrazione in sistemi di illuminazione architettonica.

Dati tecnici
Ingressi

• Tensioni di ingresso costanti: 12 Vdc, 24 Vdc, 48 Vdc
• Intervallo di alimentazione: 8 ÷ 53 Vdc

Uscite

• Numero di uscite: 4 canali PWM
• Tensione di uscita PWM: 12/24/48 Vdc
• Tipi di carico supportati: monocolore, Tunable White (TW), RGB, RGBW (DT6 e DT8)
• Corrente di uscita per canale: 0 A ÷ 8 A
• Modalità singolo canale: fino a 32 A (max. 1536 W @48 Vdc)
• Potenza nominale per canale: 96 W (@12 Vdc), 192 W (@24 Vdc), 384 W (@48 Vdc)

Controllo

• Interfacce di controllo: DALI2 DT6/DT8, 0-10V / 1-10V (attivo/passivo), PUSH, potenziometro lineare, interruttore, sensore, taglio di fase, DMX512A-RDM, BLE

Note sul flicker
Il comportamento rispetto al flicker è stato caratterizzato sull'intera gamma di dimming. I risultati evidenziano zone a basso rischio e zone senza effetto osservabile secondo le linee guida IEEE 1789-2015; fare riferimento ai dati del prodotto per le prestazioni in funzione della frequenza.

Funzioni / Caratteristiche

• Ingressi PUSH isolati e supporto per 0-10V/1-10V attivo e passivo tramite potenziometro
• Supporto per interruttori, sensori, controllo tramite taglio di fase, DALI2 DT6/DT8, DMX512A-RDM e BLE
• Funzionalità master/slave tramite DMX512A-RDM
• LED di stato per ogni canale di uscita e per la configurazione
• Frequenze PWM selezionabili: 390 Hz, 3000 Hz, 10000 Hz
• Protezioni: inversione di polarità, cortocircuito, circuito aperto e sovratensioni
• Selettore dip-switch locale per la configurazione della modalità operativa

Configurazione e messa in servizio
La configurazione e la messa in servizio devono essere eseguite in conformità al progetto di building automation da un professionista qualificato per garantire indirizzamento corretto, integrazione del controllo e conformità alle norme di sicurezza.

Caratteristiche / specifiche tecniche

• Codice modello: EK-GD1-DL-4-L-01
• Standard DALI: DALI 2 (ingressi conformi IEC 62386)
• Tensioni di ingresso supportate: 12 Vdc, 24 Vdc, 48 Vdc
• Intervallo di alimentazione: 8 ÷ 53 Vdc
• 4 uscite PWM per carichi LED 12/24/48 Vdc
• Tipi di carico supportati: monocolore, Tunable White (TW), RGB, RGBW (DT6 e DT8)
• Corrente di uscita per canale: 0 ÷ 8 A (modalità singolo canale fino a 32 A)
• Potenza nominale per canale: 96 W (@12 Vdc), 192 W (@24 Vdc), 384 W (@48 Vdc)
• Controlli: DALI2 DT6/DT8, 0-10V/1-10V, PUSH, potenziometro, interruttore, sensore, taglio di fase, DMX512A-RDM, BLE
• Frequenze PWM: 390 Hz, 3000 Hz, 10000 Hz
• Protezioni: inversione polarità, cortocircuito, circuito aperto, sovratensioni
• LED di indicazione e dip-switch locale per selezione modalità
• Master/slave via DMX512A-RDM
• Prestazioni di flicker caratterizzate secondo IEEE 1789-2015
