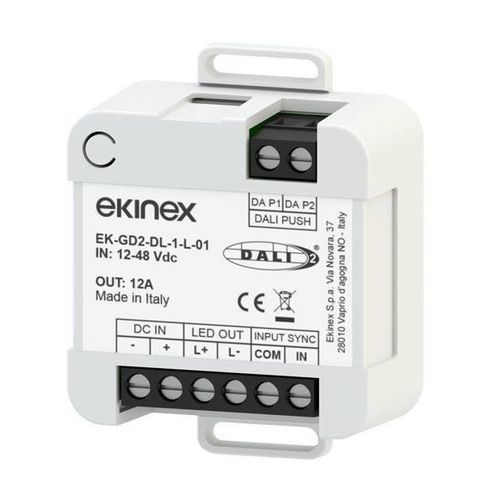

Modulo di variatore di luminosità EK-GD2-DL-1-L-01

Descrizione
L'EK-GD2-DL-1-L-01 è un dimmer PWM a bassissima tensione progettato per il controllo di strisce LED monocolore e carichi LED dimmerabili via PWM. Supporta alimentazioni a 12 Vdc, 24 Vdc e 48 Vdc (campo operativo 8 Vdc–53 Vdc) e offre più interfacce di controllo. Le modalità operative sono selezionabili tramite dip-switch a bordo.

Opzioni di controllo

• Bus DALI1 o DALI2
• Controllo tramite pulsante (N/O) a tensione di rete o 12/24/48 V
• Segnale analogico 0–10 V o 1–10 V (attuatore attivo o passivo)
• Potenziometro lineare 47 kΩ
• Sensore di presenza

Dati tecnici
Ingressi

• Tensione di ingresso costante: 12/24/48 Vdc
• Campo di alimentazione: min 8 Vdc – max 53 Vdc
• Controllo: DALI2 / 0–10 V / 1–10 V / pulsante / potenziometro / interruttore / sensore / taglio di fase

Uscite

• Uscita tensione PWM: 12/24/48 Vdc
• Corrente d'uscita: 12 A
• Numero di uscite: 1
• Potenza nominale: 120 W @12 V, 288 W @24 V, 576 W @48 V
• Tipo di carico: dimmerazione monocolore
• Frequenza PWM: 390 Hz – 3000 Hz

Dimming

• Frequenza PWM configurabile tra 390 Hz e 3000 Hz

Funzioni / Caratteristiche

• Ingresso pulsante isolato; supporta potenziometro attivo/passivo, 0–10 V/1–10 V, interruttore, sensore, taglio di fase e DALI2 DT6 (alta compatibilità con convertitori tensione-corrente)
• Funzionalità master/slave
• Accensione temporizzata programmabile
• Menu per minima variazione di dimming, fade ON/OFF, tipo di curva e impostazione della frequenza (mitigazione dello sfarfallio) accessibile tramite il pulsante di ingresso
• LED di segnalazione per verificare la corretta alimentazione
• Protezioni: inversione di polarità, cortocircuito, circuito aperto, sovratensioni
• Scheda a circuito stampato certificata UL

Configurazione e messa in servizio
Montaggio, collegamento elettrico, configurazione e messa in servizio devono essere eseguiti da personale qualificato in conformità alle normative e leggi applicabili.

Caratteristiche / specifiche tecniche

• Tipo di prodotto: dimmer PWM a bassissima tensione per carichi LED monocolore
• Tensioni di alimentazione supportate: 12 Vdc, 24 Vdc, 48 Vdc (campo operativo 8 Vdc–53 Vdc)
• Corrente d'uscita: 12 A; potenza nominale: 120 W @12 V, 288 W @24 V, 576 W @48 V
• Interfacce di controllo: DALI1/DALI2, 0–10 V, 1–10 V, pulsante, potenziometro, interruttore, sensore, taglio di fase
• Frequenza PWM configurabile: 390 Hz–3000 Hz (impostazioni per mitigazione dello sfarfallio disponibili)
• Singolo canale di uscita
• Dip-switch a bordo per selezione delle modalità operative
• Capacità master/slave e accensione temporizzata programmabile
• Funzioni di protezione: inversione di polarità, cortocircuito, circuito aperto, sovratensioni
