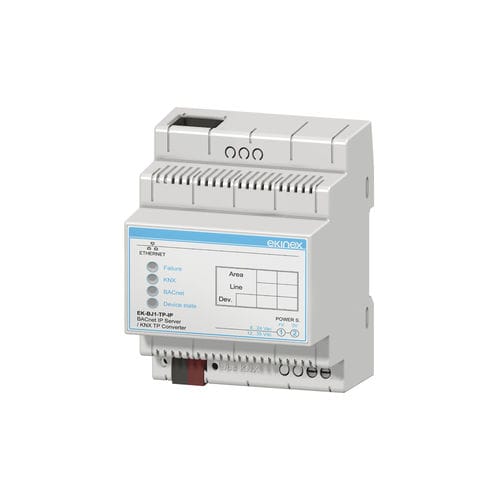

Modulo di interfaccia gateway EK-BJ1-TP-IP

su guida DINKNXIP

Descrizione Il Gateway Ekinex® BACnet - KNX effettua la conversione di protocollo tra una rete con protocollo BACnet e una rete KNX TP. Il dispositivo svolge inoltre la funzione di server sulla rete BACnet. Sono disponibili versioni BACnet MS/TP (master-slave/token-passed) su linea seriale RS485 e BACnet IP su linea Ethernet. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio su guida profilata da 35 mm; per il suo funzionamento richiede un’alimentazione ausiliaria. Dati tecnici Alimentazione: 8...24 Vac oppure 12...35 Vdc Assorbimento a 24 Vdc: 3,5 VA Comunicazione Lato KNX Porta KNX (TP) galvanicamente isolata dall’alimentazione Memoria volatile d’appoggio con buffer “immagine KNX” di 1440 byte Lato BACnet (versione MS/TP) Porta seriale RS485 galvanicamente isolata dall’alimentazione, terminatore di linea (120 Ohm) inseribile tramite microinterruttore a 1 via Comunicazione BACnet Velocità di comunicazione da 1200 a 115200 baud Scambio oggetti BACnet Memoria volatile d’appoggio con buffer “immagine BACnet” di 1440 byte Lato BACnet (versione IP) Porta Ethernet (IEEE 802.3), connettore RJ45, cavo di categoria almeno 5E Comunicazione BACnet slave Scambio oggetti BACnet Memoria volatile d’appoggio con buffer “immagine BACnet” di 1440 byte
