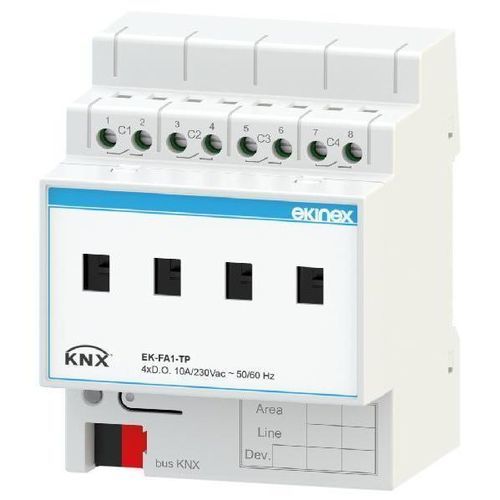

Modulo di uscita KNX EK-FA1-TP

Descrizione
L'Ekinex® EK-FA1-TP è un'uscita binaria KNX progettata per comandare in modo indipendente quattro gruppi di utenze elettriche. Il dispositivo offre uscite a contatto relè prive di potenziale con relè bistabili che mantengono lo stato impostato anche in caso di mancanza di tensione sul bus. Le levette sul frontale segnalano lo stato dei canali e consentono il comando manuale (mediante utensile) in emergenza. Il modulo integra l'interfaccia di comunicazione KNX ed è predisposto per montaggio su guida profilata da 35 mm. L'alimentazione avviene tramite bus KNX senza bisogno di alimentazione ausiliaria.

Dati tecnici
Alimentazione

• Tensione: 30 Vdc mediante bus KNX
• Assorbimento di corrente dal bus: < 12 mA
• Potenza dal bus: 360 mW

Uscite

• Numero: 4 (relè bistabili)
• Tensione nominale (Un): 100-230 Vac, 50/60 Hz
• Corrente nominale (In): max 10 A (sia @100 Vac sia @230 Vac)
• Potenza commutata: 1000 W @100 Vac - 2200 W @230 Vac

Fornitura
La fornitura comprende un morsetto per il collegamento alla linea bus.

Funzioni / Caratteristiche

• Custodia in materiale plastico
• Pulsante e LED di programmazione sul frontale
• Collegamento linea bus mediante morsetto KNX
• Collegamento utenze mediante morsetti a vite
• Classificazione climatica 3K5 e meccanica 3M2 (secondo EN 50491-2)
• Classe di sovratensione III (secondo EN 60664-1)
• Grado di inquinamento 2 (secondo IEC 60664-1)
• Montaggio su guida profilata da 35 mm (secondo EN 60715)
• Dispositivo da 4 unità modulari (1 UM = 18 mm)
• Grado di protezione IP20 (dispositivo installato)
• Peso: 205 g

Configurazione e messa in servizio
La descrizione dettagliata dei parametri è disponibile nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKFA1TP##.knxprod (## = versione).

Caratteristiche / specificazioni tecniche

• Modello: EK-FA1-TP
• Interfaccia bus: KNX integrato
• Tensione di esercizio: 30 Vdc (bus KNX)
• Assorbimento: < 12 mA dal bus
• Potenza dal bus: 360 mW
• Uscite: 4 relè bistabili
• Corrente massima per canale: 10 A
• Tensione di uscita: 100-230 Vac, 50/60 Hz
• Potenza commutata per canale: 1000 W @100 Vac / 2200 W @230 Vac
• Montaggio: guida profilata 35 mm
• Dimensione modulare: 4 UM (1 UM = 18 mm)
• Grado di protezione: IP20
• Peso: 205 g
