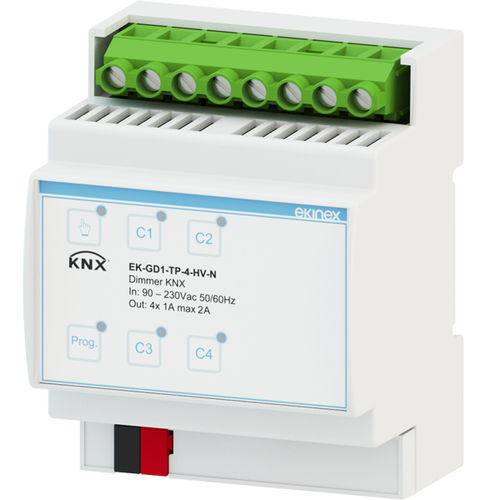

Modulo di variatore di luminosità EK-GD1-TP-4-HV-N

Descrizione
Il EK-GD1-TP-4-HV-N è un dispositivo bus KNX con dimmer a taglio di fase a 4 canali per carichi di illuminazione a tensione di rete. Progettato per l'integrazione in impianti di automazione KNX, semplifica il collegamento dei carichi e offre opzioni di regolazione e controllo versatili.

Dati tecnici
Ingressi

• Tensione di alimentazione: 90–230 Vac, 50/60 Hz
• Corrente di ingresso max.: 2 A

Uscite

• Tensione di uscita: 90–230 Vac, 50/60 Hz
• Potenza per canale: 110 W @110 Vac; 220 W @220 Vac; 230 W @230 Vac
• Carico minimo: 1 W per canale
• Corrente massima per uscita: 1 A per canale
• Corrente totale massima: 2 A
• Morsetti: morsetti a vite (max. 4 mm2)

Regolazione

• Modalità di dimmerazione: Trailing Edge, Leading Edge (selezionabile via ETS) e AI Edge (ottimizzato per strip LED 230 Vac)
• Intervallo di dimmerazione: 1–100%

Note
I carichi compatibili comprendono lampade a incandescenza, alogene a tensione di rete, lampade LED dimmerabili a rete, strip LED dimmerabili a rete e alimentatori switching progettati per dimmerazione a taglio di fase. In modalità trailing edge il dimmer effettua il taglio di fase alla fine del semiperiodo.

Funzioni / Caratteristiche

• Temperatura di esercizio: 20 °C fino a +40 °C
• Temperatura di stoccaggio/trasporto: -40 °C fino a +60 °C
• Temperatura nominale max. dell'involucro (tc): 80 °C
• Umidità relativa: fino al 91% senza condensazione
• Grado di protezione: IP00 (IP20 in scatola di derivazione o quadro)
• Cablaggio alimentazione e carichi: 1,5 mm2 (conduttore rigido) o 2,5 mm2 (fili multipli), 16–13 AWG
• Cablaggio bus KNX: 0,26–0,5 mm2, 23–20 AWG
• Lunghezza spelatura: 5,0–6,0 mm
• Scocca in plastica, formato 4 UM per montaggio su pannello
• Peso: 200 g
• Dimensioni (L×A×P): 71 × 91 × 62 mm

Caratteristiche / specifiche tecniche

• Codice prodotto: EK-GD1-TP-4-HV-N
• Tensione di alimentazione (ingresso/uscita): 90–230 Vac, 50/60 Hz
• Corrente di ingresso max.: 2 A
• Corrente max. per uscita: 1 A per canale
• Corrente totale max.: 2 A
• Potenza per canale: 110 W @110 Vac; 220 W @220 Vac; 230 W @230 Vac
• Carico minimo: 1 W per canale
• Morsetti: morsetti a vite fino a 4 mm2
• Cablaggio bus KNX: 0,26–0,5 mm2
• Grado di protezione: IP00 (IP20 in scatola di derivazione o quadro)
• Intervallo di temperatura di esercizio: 20 °C a +40 °C
• Intervallo di temperatura stoccaggio/trasporto: -40 °C a +60 °C
• Temperatura nominale max. dell'involucro (tc): 80 °C
• Peso: 200 g
• Dimensioni (L×A×P): 71 × 91 × 62 mm
