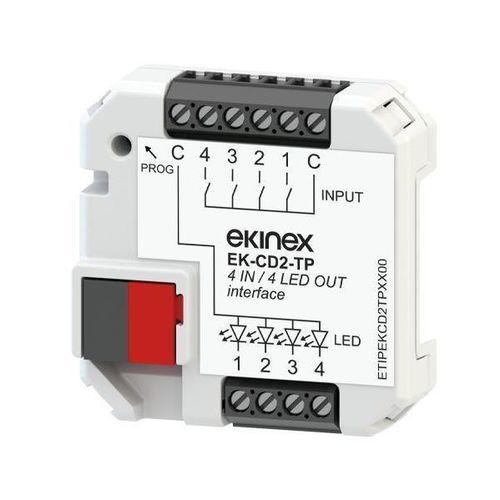

Modulo I O KNX EK-CD2-TP

Descrizione
L'interfaccia universale KNX Ekinex® EK-CD2-TP è un dispositivo utilizzabile come ingressi e/o uscite. Il dispositivo dispone di:

• ingressi per collegare interruttori convenzionali, pulsanti o sensori non comunicanti, o segnali binari forniti da altri dispositivi, per comandare e controllare funzioni sul bus KNX
• uscite di controllo per pilotare LED a basso consumo

La tensione di interrogazione dei canali viene generata internamente. Il dispositivo integra un modulo di comunicazione KNX ed è progettato per montaggio incassato a parete o su guida profilata da 35 mm mediante supporto. L'alimentazione avviene tramite il bus KNX e non richiede alimentazione ausiliaria.

Alimentazione

• Alimentazione 30 Vdc tramite bus KNX
• Assorbimento di corrente dal bus < 10 mA

Fornitura
La fornitura comprende un morsetto per il collegamento alla linea bus KNX.

Accessori
Supporto per montaggio su guida profilata da 35 mm (cod. EK-SMG-35) e molla per l'aggancio posteriore sui dispositivi da parete Ekinex® (cod. EK-MAR-...) da ordinare separatamente.

Funzioni / Caratteristiche

• Custodia in materiale plastico
• Pulsante e LED di programmazione sulla custodia
• Collegamento alla linea bus mediante morsetto KNX
• Collegamento ingressi/uscite tramite morsetti a vite
• Grado di protezione IP20 (dispositivo installato)
• Peso 20 g

Configurazione e messa in servizio
Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 2.0 o versioni successive. Programma applicativo per ETS: APEKCD2TP##.knxprod (## = versione).

Caratteristiche / specifiche tecniche

• Modello: EK-CD2-TP
• Tipo: interfaccia KNX universale con funzionalità ingressi/uscite
• Configurazione: 4 ingressi / 4 uscite (4 IN / 4 OUT)
• Alimentazione: 30 Vdc tramite bus KNX
• Assorbimento: < 10 mA dal bus
• Uscite progettate per pilotare LED a basso consumo
• Modulo di comunicazione KNX integrato
• Montaggio: incassato a parete o su guida profilata da 35 mm con supporto
• Connessioni: morsetto bus KNX; morsetti a vite per ingressi/uscite
• Pulsante e LED di programmazione integrati
• Grado di protezione: IP20 (dispositivo installato)
• Peso: 20 g
