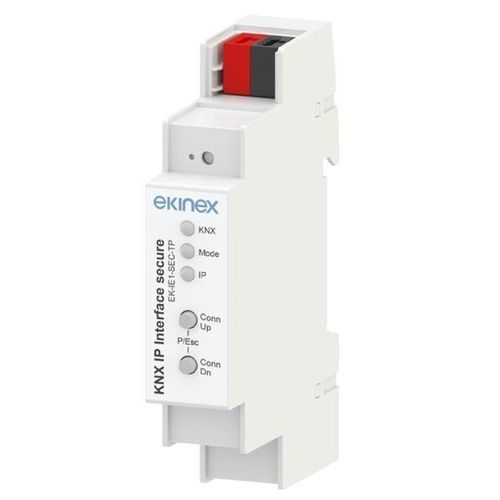

Modulo di interfaccia su guida DIN EK-IE1-SEC-TP

KNXIPLAN

Descrizione
L'Ekinex EK-IE1-SEC-TP è un'interfaccia IP sicura per KNX che realizza il collegamento dati bidirezionale tra PC e impianto bus KNX tramite LAN. Supporta KNXnet/IP tunneling e consente indirizzamento, impostazione parametri, visualizzazione, registrazione e diagnosi dei dispositivi KNX tramite ETS. Il dispositivo è progettato per montaggio su guida DIN da 35 mm ed è alimentato tramite il bus KNX.

Dati tecnici

• Alimentazione tramite bus KNX (21–30 Vdc)
• Assorbimento di corrente: 20 mA dal bus KNX
• Fino a 8 connessioni KNXnet/IP simultanee
• Temperatura di esercizio: -5 … +45 °C
• Umidità relativa: 5–93% non condensante

Funzioni / Caratteristiche

• Custodia in materiale plastico
• Pulsante di programmazione e LED sul frontale
• LED di stato e traffico dati per linea KNX e rete Ethernet
• Pulsanti per attivazione di funzioni speciali
• Collegamento al bus tramite morsetto KNX
• Collegamento alla rete Ethernet tramite connettore RJ45
• Montaggio su guida profilata 35 mm (secondo EN 60715)
• Larghezza: 1 unità modulare (1 UM = 18 mm)
• Grado di protezione: IP20 (dispositivo installato)
• Supporto della tecnologia KNX Secure, attivabile via ETS

Configurazione e messa in servizio
Per configurazione e messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKIE1SECTP##.knxprod (## = versione).

Caratteristiche tecniche / Specificazioni

• Alimentazione: tramite bus KNX (21–30 Vdc)
• Assorbimento: 20 mA dal bus KNX
• Connessioni KNXnet/IP: fino a 8 simultanee
• Temperatura di esercizio: -5 … +45 °C
• Umidità relativa: 5–93% non condensante
• Montaggio: guida profilata 35 mm (EN 60715)
• Dimensione: 1 unità modulare (1 UM = 18 mm)
• Protezione: IP20 (dispositivo installato)
• Interfaccia: RJ45 Ethernet e morsetto KNX
• Sicurezza: supporto KNX Secure
