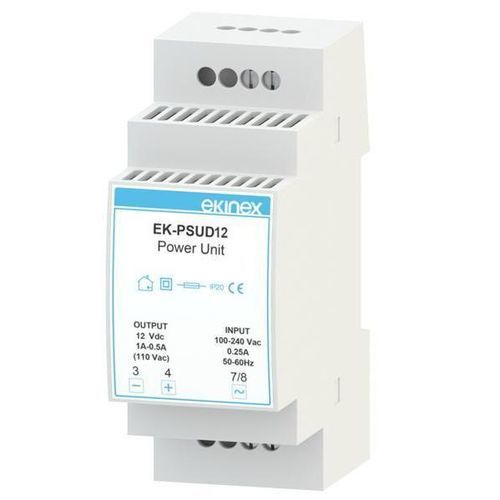

Alimentazione elettrica AC/DC EK-PSUD12

su guida DINregolabileper automazione

Panoramica del prodotto
Il EK-PSUD12 è un alimentatore switching da montare su guida DIN 35 mm con ingresso AC/DC a gamma estesa. Fornito in un involucro plastico autoestinguente UL94V-0 di 2 moduli (1 UM = 18 mm), è adatto all'installazione su guide profilate 35 mm (EN 60715). L'unità integra protezioni termiche, sovraccarico e cortocircuito. La tensione di uscita è regolabile tramite trimmer nella gamma 23,3–28 Vdc.

Collegamenti

• Morsetti a vite per l'ingresso di rete
• Morsetti a vite per le uscite di carico
• Morsetti a vite per la regolazione della tensione di uscita (accesso al trimmer)

Dati tecnici

• Tensione di ingresso: 100–240 Vac (50–60 Hz) o 110–350 Vdc
• Corrente di ingresso: 0,20 A @115 Vac / 0,22 A @230 Vac
• Protezione ingresso: fusibile
• Tensione di uscita: regolabile 23,3–28 Vdc (regolazione tramite trimmer)
• Corrente di uscita @115 Vac: 0,5 A
• Hold-up time: 15 ms @230 Vac, 7 ms @115 Vac
• Ripple: < 50 mV rms
• Protezioni elettroniche: termica, sovraccarico, cortocircuito
• Potenza dissipata: 4 W @230 Vac
• Temperatura di esercizio: -10 a +60 °C
• Umidità relativa (senza condensazione): 0–95%
• Numero di moduli: 2 (1 UM = 18 mm)
• Involucro: plastica autoestinguente UL94V-0
• Connessioni: morsetto a vite, cavo max 2,5 mm²
• Classe di protezione: IP20
• Dimensioni (LxAxP): 35,5 x 90 x 60 mm
• Peso: 110 g
• Normative: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
• Adatto per installazione su guide profilate 35 mm (EN 60715)

Funzioni / Caratteristiche

• Regolazione della tensione di uscita da 23,3 a 28 Vdc tramite trimmer (regolabile con cacciavite a croce)
• Particolarmente adatto per alimentare i moduli ekinex Delgo EK-DEL-... per la supervisione e il controllo di impianti domotici standard KNX

Configurazione e messa in servizio

• Nessuna configurazione richiesta — dispositivo pronto per installazione e collegamento

Specifiche tecniche

• Titolo prodotto sulla pagina: "Switching power supply 230Vac 12Vdc 2A"
• Codice modello: EK-PSUD12
• Ingresso: 100–240 Vac (50–60 Hz) o 110–350 Vdc
• Corrente di ingresso: 0,20 A @115 Vac / 0,22 A @230 Vac
• Protezione ingresso: fusibile
• Uscita: regolabile 23,3–28 Vdc (trimmer)
• Corrente di uscita @115 Vac: 0,5 A
• Hold-up time: 15 ms (@230 Vac) / 7 ms (@115 Vac)
• Ripple < 50 mV rms
• Protezioni: termica, sovraccarico, cortocircuito
• Potenza dissipata: 4 W @230 Vac
• Temperatura di esercizio: -10 a +60 °C
• Umidità relativa: 0–95% senza condensazione
• Numero di moduli: 2 (1 UM = 18 mm)
• Involucro: plastica autoestinguente UL94V-0
• Morsetto: morsetti a vite, cavo max 2,5 mm²
• Classe di protezione: IP20
• Dimensioni: 35,5 x 90 x 60 mm
• Peso: 110 g
• Normative: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
• Installazione: adatto per guide profilate 35 mm (EN 60715)
