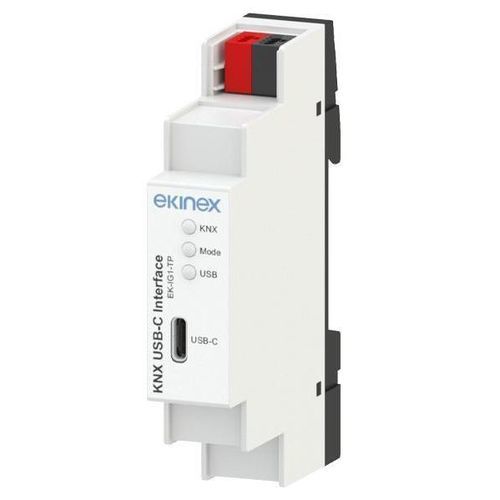

Modulo di interfaccia gateway EK-IG1-TP

su guida DINKNXUSB

Descrizione
Il dispositivo EK-IG1-TP è un'interfaccia di programmazione KNX per il software ETS®. Supporta i telegrammi lunghi (Long Frames) KNX per download più rapidi sui dispositivi compatibili ed è necessario per la sicurezza KNX. I LED indicano lo stato operativo e gli errori di comunicazione sul bus. Il connettore USB-C è isolato galvanicamente dal bus KNX.

Dati tecnici
Alimentazione

• Alimentazione fornita tramite il bus KNX (21-30 Vdc)
• Alimentazione tramite USB: non è necessario un alimentatore esterno
• Consumo di corrente: <15 mA dal bus KNX, <3 mA dalla porta USB-C

Connettori

• Connettore per bus KNX TP (rosso/nero)
• USB: connettore tipo C, lunghezza massima del cavo: 5 m

Condizioni ambientali

• Temperatura ambiente di funzionamento: -5 ... +45 °C
• Temperatura ambiente non operativa: -25 ... +70 °C
• Umidità relativa (non condensante): 5 ... 93 %

Altre caratteristiche

• Involucro in materiale plastico (PC)
• Montaggio su guida DIN 35 mm (secondo EN 60715)
• Grado di protezione: IP20 (dispositivo installato, secondo EN 60529)
• Classe di apparecchiatura III (secondo EN 60664-1)
• Classificazione climatica/meccanica: 3K5 / 3M2 (secondo EN 50491-2)
• 1 unità modulare (1 unità = 18 mm)
• Peso: 40 g
• Dimensioni (L×A×P): 17,8 x 90 x 60 mm

Funzioni / Caratteristiche

• KNX
  • Mezzo trasmissivo: TP
  • Protocollo di interfaccia: HID/cEMI
  • Lunghezza max. APDU: 233 Byte
  • Protocollo Object Server: BAOS V2
  • Modello dispositivo: System B
• Controlli e indicatori
  • 3 LED multicolore per stato operativo e errori del bus

Configurazione e messa in servizio
Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKIG1TP##.knxprod (## = versione).

Caratteristiche / Specifiche tecniche

• Modello: EK-IG1-TP
• Funzione: interfaccia KNX / USB-C per programmazione ETS
• Supporto telegrammi lunghi (Long Frames) KNX
• Alimentazione: 21-30 Vdc dal bus KNX; alimentazione anche tramite USB (senza alimentatore esterno)
• Consumo: <15 mA dal bus KNX, <3 mA dalla porta USB-C
• Connettori: KNX TP (rosso/nero); USB-C (cavo max 5 m)
• Lunghezza max APDU: 233 Byte
• Protocollo interfaccia: HID/cEMI; Object Server: BAOS V2
• Modello dispositivo KNX: System B
• LED: 3 LED multicolore per stato e errori
• Montaggio: guida DIN 35 mm (EN 60715)
• Materiale involucro: PC
• Grado di protezione: IP20 (installato)
• Classe di apparecchiatura: III (EN 60664-1)
• Classificazione climatica/meccanica: 3K5 / 3M2 (EN 50491-2)
• Dimensioni: 17,8 x 90 x 60 mm
• Peso: 40 g
• Occupazione quadro: 1 unità modulare (18 mm)
