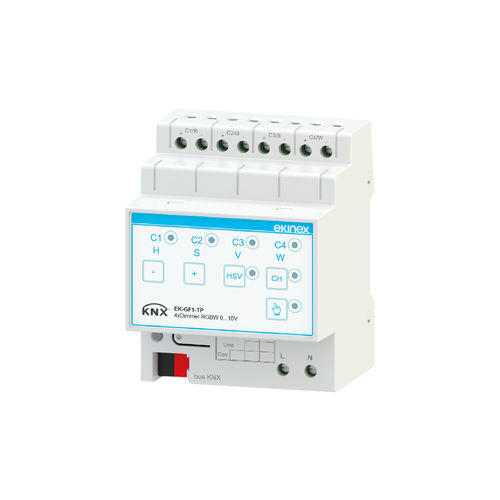

Dimmer su guida DIN EK-GF1-TP

KNX

Descrizione L’attuatore 0-10 V 4 canali Ekinex® EK-GF1-TP può essere impiegato come uscita di controllo 0-10 V o, in alternativa, per il controllo di alimentatori dimmerabili per LED. Nell’impiego per il controllo di LED, la selezione del colore può avvenire a scelta in modalità HSV o RGB e sono disponibili le funzioni scenario, sequenze predefinite, ripetizione di sequenze e random; la velocità di dimmerazione e il tempo di mantenimento sono programmabili. La tastiera a membrana permette il comando manuale ed è dotata di LED per l’indicazione di stato; un pulsante permette di commutare tra funzionamento automatico e manuale. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio su guida profilata da 35 mm. L’alimentazione avviene per mezzo del bus KNX. Dati tecnici Alimentazione Tensione (controllo): 30 Vdc mediante bus KNX Tensione nominale di alimentazione stadio di uscita: 100-230Vac, 50/60Hz max 5W Uscite Numero: 4 Gamma: 0-10 V o 1-10V Corrente max per canale: 50 mA Fornitura La fornitura comprende un morsetto per il collegamento alla linea bus. Funzioni / Caratteristiche Custodia in materiale plastico Pulsante e LED di programmazione sul frontale Tastiera a membrana con LED di segnalazione dello stato uscite Pulsante per commutazione funzionamento automatico / manuale Pulsante CH per controllo individuale o simultaneo canali Pulsante HSV / RGB per modalità controllo colore Collegamento a linea bus mediante morsetto KNX Collegamento a utenze mediante morsetti a vite Montaggio su guida profilata da 35 mm (secondo EN 60715) Dispositivo da 4 unità modulari (1 UM = 18 mm) Grado di protezione IP20 (dispositivo installato)
