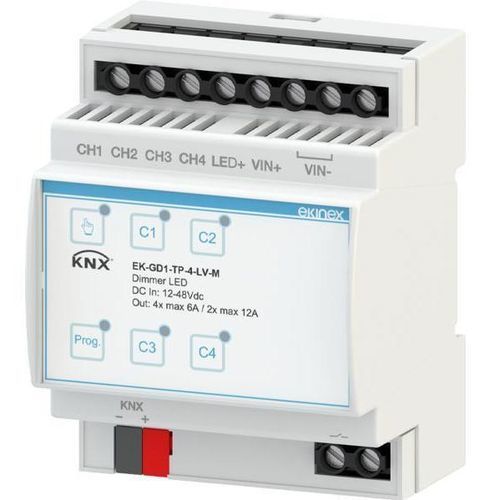

Modulo di variatore di luminosità EK-GD1-TP-4-LV-M

Panoramica prodotto
Il dimmer PWM KNX a 4 canali EK-GD1-TP-4-LV consente il controllo della luminosità via PWM per strisce LED monocromatiche e altre cariche LED compatibili. Progettato per l'integrazione in sistemi KNX, si monta su guida DIN da 4 moduli e include un modulo di comunicazione bus SELV 30 Vdc. Dispositivo certificato KNX, adatto all'installazione in quadri elettrici.

Dati tecnici
Ingressi

• Tensione di ingresso costante: 12 / 24 / 48 Vdc
• Intervallo di tensione di alimentazione: 10,8 Vdc – 52,8 Vdc
• Corrente di ingresso max.: 12 A

Uscite

• Uscita PWM: 12 / 24 / 48 Vdc
• Corrente di uscita: 6 A per canale (singolo); fino a 12 A per 2 canali in parallelo
• Potenza nominale per canale: 72 W @12 Vdc, 144 W @24 Vdc, 288 W @48 Vdc

Dimmerazione

• Frequenza PWM selezionabile via ETS: 250 Hz – 6 kHz
• Intervallo di dimmerazione: 1–100%

Consegna
Una morsettiera per il collegamento al bus è inclusa nella fornitura.

Funzioni / Caratteristiche

• Controllo ON/OFF e dimmerazione di apparecchi singoli o raggruppati
• Selezione della frequenza PWM via ETS (250 Hz–6 kHz)
• Possibilità di collegamento in parallelo delle uscite per aumentare la potenza
• Configurazione via ETS di fade on/off, livelli min/max, curva di dimmerazione lineare o logaritmica
• Accensione/spegnimento soft o istantaneo con ritardo regolabile
• Comportamento dopo ripristino alimentazione, bus ON/OFF e scarico configurabile via ETS
• I canali possono essere impostati via ETS come indipendenti, in parallelo o copia di un altro canale
• Funzioni blocco, forzatura, luce scale, scene, notte, contatori e logica per canale (configurabili via ETS)
• Allarme per interruzione alimentazione
• Controllo manuale: pulsanti a membrana per test locali ON/OFF (pressione breve ON/OFF; pressione ≥2 s -> lampeggio ~1 s)
• Contatto relè per disinserire alimentazione AC/DC quando le uscite sono spente o come relè ausiliario
• Uscita ausiliaria tramite relè con indicazione stato su KNX

Condizioni ambientali e altri

• Temperatura di esercizio: -20 °C … +40 °C
• Temperatura di stoccaggio/trasporto: -40 °C … +60 °C
• Temperatura max involucro (tc): 80 °C
• Umidità relativa: fino al 91% senza condensa
• Grado di protezione: IP00 (IP20 in quadro)
• Cablaggio alimentazione/carico: rigido 0,2–4,0 mm² (24–11 AWG); flessibile 0,2–6 mm² (24–9 AWG)
• Cablaggio bus KNX: 0,6–0,8 mm² (19–18 AWG)
• Lunghezza spelatura: 8,0 mm
• Custodia in plastica, montaggio 4 MU su guida DIN
• Peso: 200 g
• Dimensioni (L×A×P): 71 × 91 × 62 mm

Configurazione e messa in servizio
La descrizione dettagliata dei parametri è fornita nel manuale applicativo del dispositivo. Per la configurazione è richiesta ETS5 o versioni successive. Programma applicazione per ETS: APEKGDXTPXLVM##.knxprod (## = versione).

Specifiche tecniche

• Modello: EK-GD1-TP-4-LV-M
• Tipo: dimmer PWM KNX 4 canali per strisce LED monocromatiche
• Tensioni di ingresso: 12 / 24 / 48 Vdc
• Intervallo di alimentazione: 10,8 – 52,8 Vdc
• Corrente di ingresso max.: 12 A
• Corrente di uscita per canale: 6 A (singolo) / fino a 12 A (2 in parallelo)
• Potenza nominale per canale: 72 W @12 Vdc; 144 W @24 Vdc; 288 W @48 Vdc
• Frequenza PWM: 250 Hz – 6 kHz (selezionabile via ETS)
• Intervallo di dimmerazione: 1–100%
• Grado di protezione: IP00 (IP20 in quadro)
• Cablaggio: alimentazione/carico 0,2–6 mm²; bus KNX 0,6–0,8 mm²
• Peso e dimensioni: 200 g; 71 × 91 × 62 mm
