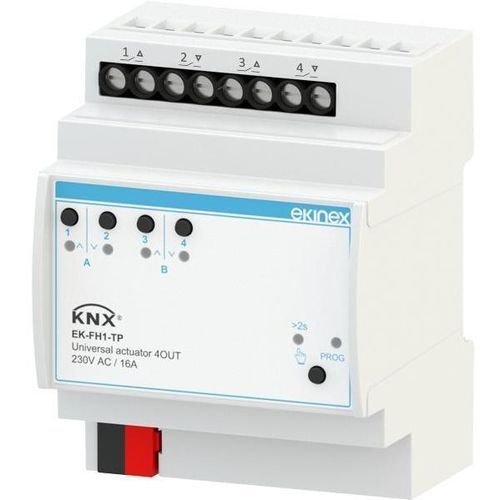

Attuatore binario DIN EK-FH1-TP

Descrizione
Attuatore universale KNX EK-FH1-TP della Serie ÆVO, progettato per comandare fino a quattro gruppi di utenze elettriche (es. luci, valvole) o fino a due azionamenti motorizzati (es. veneziane, valvole a 3 vie) in modo indipendente o in combinazione. Il dispositivo dispone di uscite a contatti privi di potenziale con relè bistabili che mantengono lo stato di comando anche in caso di mancanza di tensione sul bus.

Funzioni operative
Il prodotto è dotato di pulsanti per il comando locale e di LED per l'indicazione di stato; un pulsante permette il passaggio tra funzionamento automatico e manuale. Integra un modulo di comunicazione bus KNX ed è previsto per montaggio su guida DIN da 35 mm. L'alimentazione avviene tramite il bus KNX e non è richiesta alimentazione ausiliaria.

Dati tecnici

• Alimentazione: 30 V DC tramite bus KNX
• Uscite: 4 (relè bistabili)
• Tensione uscite: 230 V AC
• Corrente: 16 A per uscita

Fornitura
La fornitura include un morsetto per il collegamento alla linea bus KNX.

Funzioni / Caratteristiche

• Custodia in materiale plastico
• Pulsanti e LED frontali per controllo locale e segnalazione dello stato delle uscite
• Pulsante e LED frontali per programmazione o funzionamento manuale/automatico
• Collegamento linea bus mediante morsetto KNX
• Collegamento utenze tramite morsetti a vite per sezione cavi fino a 4 mm²
• Possibilità di collegare fasi diverse su uscite adiacenti
• Dimensione: 4 unità modulari (1 UM = 18 mm)

Configurazione e messa in servizio
Una descrizione dettagliata dei parametri è disponibile nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo ETS: APEKFH1TP##.knxprod

Caratteristiche / Specificazioni tecniche

• Marca: Ekinex
• Serie: ÆVO
• Tipo: Attuatore universale KNX
• Modello (codice prodotto): EK-FH1-TP
• Numero uscite: 4 relè bistabili
• Tensione nominale uscite: 230 V AC
• Corrente massima per uscita: 16 A
• Alimentazione: tramite bus KNX (30 V DC), senza alimentazione ausiliaria
• Connessioni utenze: morsetti a vite, fino a 4 mm²
• Pulsanti e LED per controllo locale e programmazione
• Montaggio: guida DIN 35 mm
• Dimensione: 4 moduli (1 UM = 18 mm)
• Programmazione: applicativo ETS fornito (APEKFH1TP##)
