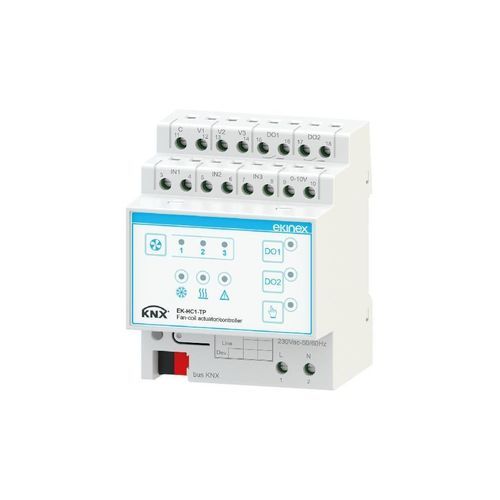

Attuatore binario DIN EK-HC1-TP

Descrizione
L'attuatore/controllore Ekinex EK-HC1-TP consente di comandare un'unità a fancoil per la climatizzazione ad aria di un ambiente. Il dispositivo può svolgere la funzione di semplice attuatore in combinazione con un termostato ambiente KNX o quella di regolatore/attuatore con acquisizione del valore di temperatura da una sonda ambiente KNX o da una sonda collegata a un ingresso analogico. È idoneo a impianti di distribuzione idraulica a 2 o a 4 tubi con comando ON/OFF di uno o due azionamenti elettrotermici per valvole di intercettazione e di una ventilante a tre velocità discrete o con motore brushless. Le uscite non utilizzate per il comando dell'unità a fancoil possono essere configurate come canali di un'uscita binaria per svolgere altre funzioni. La dotazione comprende inoltre 3 ingressi liberamente configurabili come analogici o digitali. La tastiera a membrana permette il comando manuale e comprende LED di stato; un pulsante permette la commutazione tra funzionamento automatico e manuale. Il dispositivo dispone di modulo di comunicazione bus KNX integrato ed è progettato per montaggio su guida profilata da 35 mm. L'alimentazione avviene tramite bus KNX; per il funzionamento è richiesta in aggiunta la tensione di rete 230 Vac.

Dati tecnici
Alimentazione

• Tensione (comando utenze): 230 Vac 50/60 Hz
• Tensione (parte elettronica): 30 Vdc mediante bus KNX

Ingressi

• 3 ingressi liberamente configurabili per acquisizione di valori di temperatura da sonde passive (NTC 10 kΩ a 25 °C) o come ingressi binari privi di potenziale

Uscite

• 1 uscita per comando di motore brushless con segnale di controllo 0-10 V
• 3 relè interbloccati per comando di ventilante a 3 velocità discrete (o configurabili come uscite binarie per altre applicazioni)
• 2 relè SPST per comando ON/OFF di due azionamenti per valvola (impianti 2 o 4 tubi)

Fornitura
La fornitura comprende un morsetto per il collegamento alla linea bus.

Funzioni / Caratteristiche

• Custodia in materiale plastico
• Pulsante e LED di programmazione sul frontale
• Tastiera a membrana con LED di segnalazione dello stato uscite
• Pulsante per commutazione funzionamento automatico / manuale
• Collegamento a linea bus mediante morsetto KNX
• Collegamento ingressi, uscite e alimentazione 230 Vac mediante morsetti a vite
• Classificazione climatica 3K5 e meccanica 3M2 (secondo EN 50491-2)
• Classe di sovratensione III (secondo EN 60664-1)
• Grado di inquinamento 2 (secondo IEC 60664-1)
• Montaggio su guida profilata da 35 mm (secondo EN 60715)
• Dispositivo da 4 unità modulari (1 UM = 18 mm)
• Grado di protezione IP20 (dispositivo installato)
• Peso: 205 g

Configurazione e messa in servizio
Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKHC1TP##.knxprod (## = versione).

Caratteristiche / specifiche tecniche

• Tipo: controllore/attuatore fancoil per montaggio su guida DIN 35 mm
• Alimentazione utenze: 230 Vac 50/60 Hz
• Alimentazione elettronica: 30 Vdc tramite bus KNX
• Ingressi: 3 ingressi configurabili analogici (NTC 10 kΩ a 25 °C) o digitali privi di potenziale
• Uscite: 1 uscita 0-10 V per motore brushless; 3 relè interbloccati per ventilante a 3 velocità; 2 relè SPST per valvole ON/OFF
• Interfaccia di comunicazione: bus KNX integrato
• Dimensioni: 4 moduli DIN (1 UM = 18 mm)
• Grado di protezione: IP20
• Classificazioni: climatica 3K5, meccanica 3M2
• Classe di sovratensione: III; grado di inquinamento: 2
• Peso: 205 g
• Accessori inclusi: morsetto per collegamento alla linea bus
