Modulo di variatore di luminosità EK-GC1-TP

Descrizione del prodotto

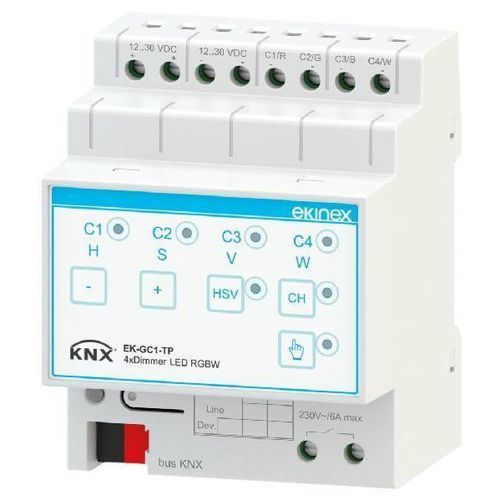

Il Ekinex EK-GC1-TP è un dimmer LED RGBW a 4 canali per la regolazione indipendente di quattro strisce LED a tensione costante (12/24 Vdc) o per il controllo combinato di intensità e colore di una striscia RGB o RGBW. La selezione del colore è disponibile in modalità HSV o RGB. L'unità integra comunicazione KNX e si monta su guida DIN da 35 mm. L'elettronica di controllo è alimentata dal bus KNX; è richiesta un'alimentazione aggiuntiva 12–30 Vdc per alimentare i carichi controllati.

Dati tecnici

• Tensione striscia LED: max 30 Vdc, corrente totale max 16 A
• Alimentazione controllo: fornita dal bus KNX (30 Vdc)
• Numero uscite: 4
• Corrente massima carico per canale: 4 A

Consegna
La consegna include il morsetto per la connessione al bus KNX e i morsetti per uscite e alimentazione.

Funzioni / Caratteristiche

• Custodia in plastica, 4 moduli (1 MU = 18 mm)
• Tastiera a membrana con LED di stato
• Pulsante frontale di programmazione e LED
• Pulsante per commutare modalità automatica / manuale
• Pulsante CH per controllo individuale o simultaneo dei canali
• Modalità di controllo colore HSV / RGB
• Contatto ausiliario a secco per scollegare l'alimentazione dei carichi in standby
• Connessione alla linea bus con morsetto KNX
• Morsetti a vite per uscite e alimentazione 12–30 Vdc
• Installazione su guida DIN 35 mm (EN 60715), grado di protezione IP20 (dispositivo installato)

Configurazione e messa in servizio
La configurazione richiede ETS5 o versioni successive. Programma applicativo ETS: APEKGC1TP##.knxprod (## = release). La descrizione dettagliata dei parametri è disponibile nel manuale applicativo del dispositivo.

Specifiche tecniche

• Modello: EK-GC1-TP
• Applicazione: dimmeraggio indipendente di 4 strisce LED o controllo intensità+colore di striscia RGB/RGBW
• Alimentazione compatibile strisce LED: tensione costante (12/24 Vdc), tensione massima 30 Vdc
• Corrente totale massima: 16 A
• Numero di uscite: 4
• Corrente massima per canale: 4 A
• Alimentazione controllo: fornita dal bus KNX (30 Vdc)
• Alimentazione aggiuntiva richiesta per i carichi: 12–30 Vdc
• Interfaccia manuale: pulsanti a membrana e LED di stato; commutazione auto/manuale
• Modalità di selezione colore: HSV o RGB
• Funzioni programmabili: scenari, sequenze predefinite, ripetizione sequenza, casuale, velocità di dimmerazione, tempo di mantenimento
• Contatto ausiliario a secco per scollegare l'alimentazione in standby
• Connessioni: morsetto KNX per bus; morsetti a vite per uscite e alimentazione
• Montaggio: guida DIN 35 mm (EN 60715)
• Dimensioni: 4 MU (1 MU = 18 mm)
• Grado di protezione: IP20 (dispositivo installato)
• Compatibilità ETS: ETS5 o successiva; programma APEKGC1TP##.knxprod
