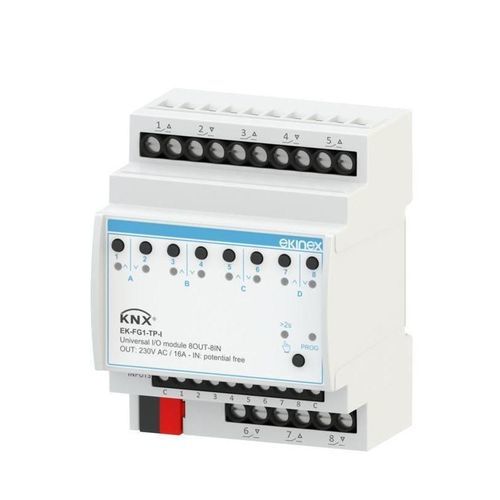

Modulo I O KNX EK-FG1-TP-I

Descrizione
Il modulo Ekinex ÆVO EK-FG1-TP-I è un modulo I/O universale KNX progettato per il controllo di carichi elettrici e attuatori in impianti civili e industriali. Dispone di uscite a relè bistabili prive di potenziale e di ingressi analogico/digitali configurabili per la gestione di luci, valvole, azionamenti motorizzati e funzioni climatiche tramite bus KNX.

Dati tecnici
Alimentazione

• Tensione: 30 Vdc tramite bus KNX

Uscite

• Numero: 8 (relè bistabili)
• Tensione: 230 V AC
• Corrente: 16 A per uscita

Ingressi

• Numero: 8 (configurabili analogico/digitali)
• Per sonde di temperatura passive (NTC 10 kΩ a 25°C)
• Per interruttori, pulsanti o sensori tradizionali privi di potenziale

Fornitura
La fornitura comprende il morsetto per il collegamento alla linea bus KNX. Le sonde di temperatura NTC passive devono essere ordinate separatamente.

Funzioni / Caratteristiche

• Custodia in materiale plastico adatta al montaggio su guida DIN
• Pulsanti e LED frontali per comando locale e indicazione di stato
• Pulsante e LED di programmazione / funzionamento manuale-automatico sul frontale
• Collegamento bus mediante morsetto KNX
• Collegamento utenze alle uscite mediante morsetti a vite, sezione cavi fino a 4 mm²
• Collegamento ingressi mediante morsetti a vite, sezione cavi fino a 2,5 mm²
• Possibilità di commutare fasi diverse su uscite adiacenti
• Larghezza: 4 unità modulari (1 UM = 18 mm)

Configurazione e messa in servizio
Una descrizione dettagliata dei parametri è disponibile nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo ETS: APEKFG1TPI##.knxprod

Caratteristiche / specifiche tecniche

• Marca: Ekinex
• Modello: EK-FG1-TP-I
• Numero uscite: 8 relè bistabili
• Tipo uscite: contatti relè bistabili privi di potenziale
• Tensione uscite: 230 V AC
• Corrente per uscita: 16 A
• Numero ingressi: 8 (analogico/digitali, configurabili)
• Ingressi per sonde: NTC 10 kΩ a 25°C
• Alimentazione: bus KNX 30 Vdc (nessuna alimentazione ausiliaria richiesta)
• Montaggio: guida DIN 35 mm
• Pulsanti e LED frontali per comando e indicazione
• Dimensioni: 4 unità modulari (1 UM = 18 mm)
• Codice prodotto: EK-FG1-TP-I
