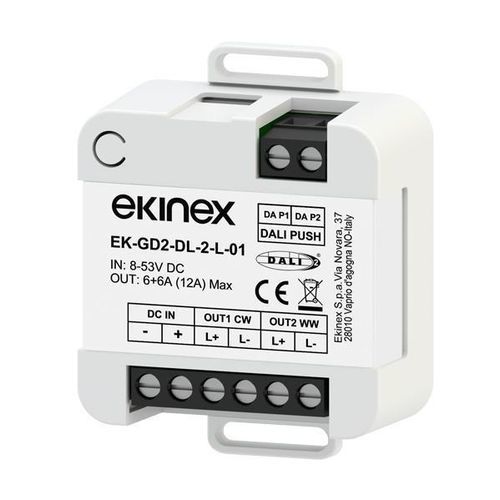

Modulo di variatore di luminosità EK-GD2-DL-2-L-01

Descrizione
Il EK-GD2-DL-2-L-01 è un dimmer PWM a bassissima tensione a 2 canali progettato per strisce LED e carichi LED dimmerabili PWM monocromatici, Tunable White o DimToWarm. Supporta funzionamento nominale a 12, 24 e 48 Vdc e può essere controllato tramite bus DALI1/DALI2 o tramite pulsante isolato (N/O) a rete o 12/24/48 Vdc. Le modalità operative si selezionano con interruttori DIP a bordo; cambiando il tipo di ingresso è necessario interrompere e ripristinare l'alimentazione. Un LED segnala la corretta alimentazione.

Dati tecnici
Ingressi

• Opzioni di tensione d'ingresso costante: 12 / 24 / 48 Vdc
• Gamma di alimentazione: min 8 Vdc – max 53 Vdc
• Comandi: DALI2 / pulsante isolato (N/O)
• Ingresso bus DALI2 conforme a IEC 62386

Uscite

• Uscita tensione PWM: 12 / 24 / 48 Vdc
• Corrente per canale di uscita: 6 A
• Numero di uscite: 2
• Potenza nominale per canale: 72 W @12 Vdc, 144 W @24 Vdc, 288 W @48 Vdc
• Tipi di carico supportati: monocromatico, Tunable White, DimToWarm
• Gamma di frequenza PWM: 390 Hz – 3000 Hz

Dimmerazione

• Frequenza PWM: 390 Hz – 3000 Hz

Funzioni / Caratteristiche

• Ingresso pulsante isolato, supporto DALI2 DT6/DT8 e DimToWarm
• Modalità DT6 e DT8 con alta compatibilità per convertitori tensione-corrente
• Indicatore LED alimentazione
• Morsetti per cavi da 0,05 a 3 mm² (30 a 12 AWG)
• Frequenza PWM: 390 Hz – 3000 Hz
• Protezioni: inversione polarità, cortocircuito, circuito aperto, sovratensioni
• Potenza di uscita per canale: 72 W @12 Vdc, 144 W @24 Vdc, 288 W @48 Vdc
• Scheda PCB con certificazione UL

Configurazione e messa in servizio
Montaggio, collegamento elettrico, configurazione e messa in servizio devono essere effettuati da personale qualificato in conformità alle normative tecniche applicabili e alla legislazione vigente.

Specifiche tecniche

• Codice prodotto: EK-GD2-DL-2-L-01
• Tensioni d'ingresso costanti: 12 Vdc, 24 Vdc, 48 Vdc
• Gamma di alimentazione: 8 Vdc a 53 Vdc
• Interfacce di controllo: DALI2 (IEC 62386), pulsante isolato (N/O)
• Numero di canali di uscita: 2
• Corrente di uscita per canale: 6 A
• Potenza nominale per canale: 72 W (@12 Vdc), 144 W (@24 Vdc), 288 W (@48 Vdc)
• Carichi supportati: LED monocromatiche, Tunable White, DimToWarm
• Gamma frequenza PWM: 390 Hz – 3000 Hz
• Funzioni di protezione: inversione polarità, cortocircuito, circuito aperto, protezione da sovratensioni
• Capacità morsetti: 0,05 a 3 mm² (30 a 12 AWG)
• Interruttori DIP a bordo per selezione modalità (interrompere e ripristinare l'alimentazione dopo la modifica)
• Indicatore di alimentazione
• Scheda PCB UL
