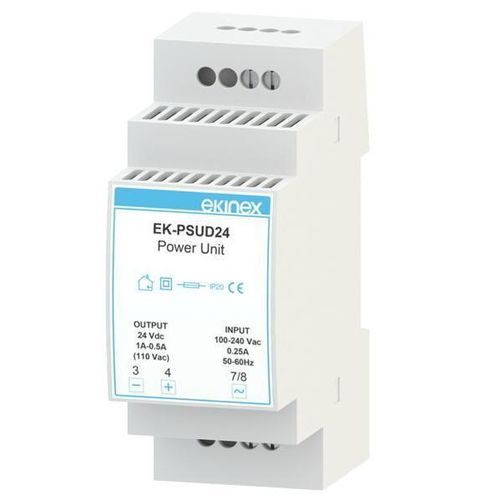

Alimentazione elettrica AC/DC EK-PSUD24

DC/DCsu guida DINregolata

Descrizione
L'Ekinex® EK-PSUD24 è un alimentatore switching compatto per guida DIN con ingresso universale e uscita regolabile. Accetta 100–240 Vac (50/60 Hz) o 110–350 Vdc e fornisce un'uscita regolabile da 23,3 a 28 Vdc. Alloggiato in un involucro plastico autoestinguente UL94V-0 a 2 moduli, integra protezioni termiche, sovraccarico e cortocircuito per un'impiego affidabile nei quadri elettrici.

Connessioni

• Morsetti a vite per ingresso rete
• Morsetti a vite per uscite carico
• Morsetti a vite per regolazione tensione di uscita

Dati tecnici

• Tensione d'ingresso: 100–240 Vac 50/60 Hz o 110–350 Vdc
• Corrente d'ingresso: 0,20 A (@115 Vac) / 0,22 A (@230 Vac)
• Protezione ingresso: fusibile
• Corrente d'uscita: fino a 0,5 A (@115 Vac)
• Hold-up: 7 ms (@115 Vac) / 15 ms (@230 Vac)
• Ripple: < 50 mV rms
• Protezioni: termica, sovraccarico, cortocircuito
• Dispersione di potenza: 4 W (@230 Vac)
• Temperatura di esercizio: -10 a +60 °C
• Umidità relativa (non condensante): 0–95%
• Grado di protezione: IP20
• Dimensioni (LxAxP): 35,5 x 90 x 60 mm
• Peso: 110 g
• Involucro: plastica autoestinguenti UL94V-0
• Montaggio: guida DIN 35 mm (2 UM)
• Morsetti: morsetti a vite, cavo max. 2,5 mm²
• Norme: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014

Funzioni / Caratteristiche

• Regolazione della tensione di uscita 23,3–28 Vdc tramite trimmer (regolabile con cacciavite a stella)
• Formato compatto a 2 moduli per ridurre l'ingombro in quadro
• Adatto per alimentare moduli Ekinex® Delégo EK-DEL-... e altri dispositivi di controllo a 24 Vdc

Configurazione e messa in servizio
Nessuna configurazione richiesta. Collegare ingressi e uscite, regolare la tensione se necessario e fissare sulla guida DIN 35 mm.

Specifiche tecniche

• Modello: EK-PSUD24
• Ingresso: 100–240 Vac 50/60 Hz o 110–350 Vdc
• Uscita regolabile: 23,3–28 Vdc
• Corrente d'uscita: fino a 0,5 A (@115 Vac)
• Corrente d'ingresso: 0,20 A (@115 Vac) / 0,22 A (@230 Vac)
• Hold-up: 7 ms (@115 Vac) / 15 ms (@230 Vac)
• Ripple: < 50 mV rms
• Protezioni: termica, sovraccarico, cortocircuito; fusibile di ingresso
• Dispersione di potenza: 4 W (@230 Vac)
• Temperatura di esercizio: -10 a +60 °C
• Umidità relativa (non condensante): 0–95%
• Formato: 2 moduli (1 UM = 18 mm), montaggio guida DIN 35 mm
• Involucro: plastica autoestinguenti UL94V-0
• Morsetti: morsetti a vite, cavo max. 2,5 mm²
• Grado di protezione: IP20
• Dimensioni: 35,5 x 90 x 60 mm
• Peso: 110 g
• Norme: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
