Controllore multi-applicazione KNX EK-LM2-TP

Descrizione

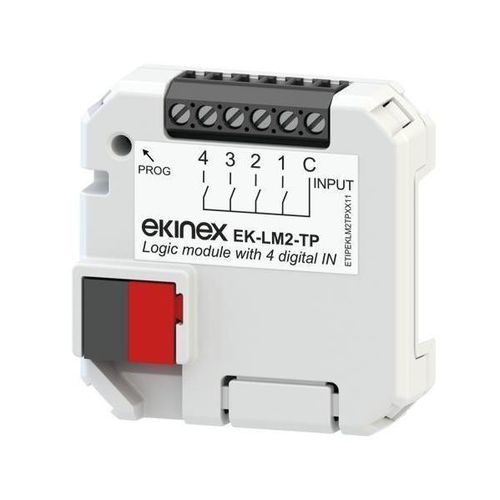

Il modulo logico configurabile Ekinex® EK-LM2-TP è un dispositivo KNX S-mode per l'implementazione di funzioni logiche e operazioni aritmetiche su valori di oggetti di comunicazione KNX. Idoneo per montaggio incassato in scatola a parete o, mediante supporto EK-SMG-35, su guida profilata da 35 mm (EN 60715). Alimentato dal bus KNX (SELV 30 Vdc), il dispositivo non richiede alimentazione ausiliaria.

Alimentazione

• Alimentazione 30 Vdc tramite bus KNX
• Assorbimento di corrente dal bus < 10 mA

Fornitura

• Morsetto per il collegamento alla linea bus incluso

Accessori

• Supporto per montaggio su guida profilata da 35 mm (cod. EK-SMG-35) incluso
• Molla per l'aggancio sul retro di dispositivi da parete Ekinex® (cod. EK-MAR-...) ordinabile separatamente

Funzioni / Caratteristiche

• Cassetta in materiale plastico
• Progettazione per montaggio incassato o, mediante supporto, su guida profilata da 35 mm (EN 60715)
• Grado di protezione IP20
• Classificazione climatica 3K5 e meccanica 3M2 (EN 50491-2)
• Grado di inquinamento 2 (IEC 60664-1)
• Peso: 20 g

Blocchi funzionali implementabili

• Logico: combina ingressi binari secondo operazioni logiche
• Matematico: esegue calcoli aritmetici su uno o più ingressi
• Range: esegue scalature o limitazioni di valori di ingresso
• Mapping: mappa un insieme di valori di ingresso (fino a 8 punti) su un diverso insieme di valori in uscita
• Conversione: converte un oggetto di comunicazione in un altro tipo dati KNX (DPT)
• Timer: timer monostabile (one-shot) o astabile (oscillatore) con ritardi di attivazione/disattivazione programmabili
• Confronto: confronto aritmetico (uguale, maggiore, minore, ecc.) fra due valori di ingresso
• Multiplexer: copia o instrada il valore di un oggetto di ingresso su uno fra N oggetti di uscita o su uscite selezionate

Ogni funzione è configurabile tramite diversi parametri. Sono disponibili più istanze indipendenti di ciascun tipo di blocco (numero variabile a seconda del tipo), permettendo l'impiego del dispositivo per diverse soluzioni all'interno dello stesso impianto. È presente inoltre una morsettiera per l'interfaccia con 4 ingressi a bassa tensione (contatti privi di potenziale).

Configurazione e messa in servizio
La descrizione dettagliata dei parametri è disponibile nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 versione 2.0 o successiva. Programma applicativo ETS: APEKLM2TP##.knxprod (## = versione).

Caratteristiche tecniche / specifiche

• Marca: Ekinex
• Denominazione commerciale / Modello: EK-LM2-TP
• Tipo: Modulo logico configurabile KNX S-mode
• Alimentazione: SELV 30 Vdc mediante bus KNX
• Assorbimento: < 10 mA dal bus
• Alimentazione ausiliaria: non richiesta
• Montaggio: incasso in scatola a parete o su guida profilata 35 mm (EN 60715) con supporto EK-SMG-35
• Grado di protezione: IP20
• Classificazione climatica: 3K5
• Classificazione meccanica: 3M2
• Grado di inquinamento: 2 (IEC 60664-1)
• Peso: 20 g
• Morsettiera per interfaccia con 4 ingressi a bassa tensione (contatti privi di potenziale)
• Protocollo: KNX S-mode
• Programma applicativo ETS: APEKLM2TP##.knxprod
• Tipi di blocchi disponibili: Logico, Matematico, Range, Mapping, Conversione, Timer, Confronto, Multiplexer
