Alimentazione elettrica AC/DC EK-AB1-TP

su guida DINregolataad uscita semplice

Descrizione

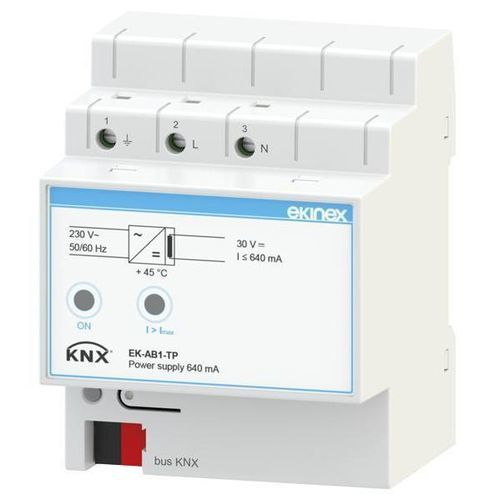

L'Ekinex® EK-AB1-TP è un alimentatore per bus KNX da 640 mA che fornisce e monitora la tensione di bus di 30 Vdc necessaria per il funzionamento KNX. Un'induttanza integrata garantisce il disaccoppiamento tra l'alimentatore e la linea del bus. Su una linea alimentata da un'unità da 640 mA è possibile collegare fino a 64 dispositivi KNX. L'uscita è protetta contro sovraccarichi e cortocircuiti, assicurando un funzionamento stabile nelle installazioni di automazione degli edifici.

Dati tecnici

• Tensione di ingresso: 230 Vac, 50/60 Hz
• Assorbimento: 22 W
• Perdita: < 3 W
• Tensione di uscita (bus KNX): 30 Vdc
• Corrente nominale (uscita totale): 640 mA
• Tempo di buffer: 200 ms

Consegna
La fornitura comprende un blocco morsettiera per il collegamento al bus.

Funzioni / Caratteristiche

• Scocca in materiale plastico
• Connessione alla linea bus con morsettiera KNX
• Collegamento dell'alimentazione 230 Vac tramite morsetti a vite
• Classificazione climatica: 3K5 e classificazione meccanica: 3M2 (secondo EN 50491-2)
• Grado di inquinamento 2 (secondo IEC 60664-1)
• Classe di sicurezza II
• Installazione su guida 35 mm (secondo EN 60715)
• 4 unità modulari (1 MU = 18 mm)
• Grado di protezione IP20 (dispositivo installato)
• Peso: 150 g (EK-AB1-TP)

Configurazione e messa in servizio
Il dispositivo non richiede configurazione. Programma applicazione ETS: APEKAB1TP##.knxprod (## = release).

Specifiche tecniche

• Modello: EK-AB1-TP
• Tensione di ingresso: 230 Vac, 50/60 Hz
• Tensione di uscita: 30 Vdc (bus KNX)
• Corrente nominale in uscita: 640 mA
• Assorbimento: 22 W; Perdita < 3 W
• Tempo di buffer: 200 ms
• Installazione: guida DIN 35 mm; 4 unità modulari (1 MU = 18 mm)
• Grado di protezione: IP20 (dispositivo installato)
• Peso: 150 g
