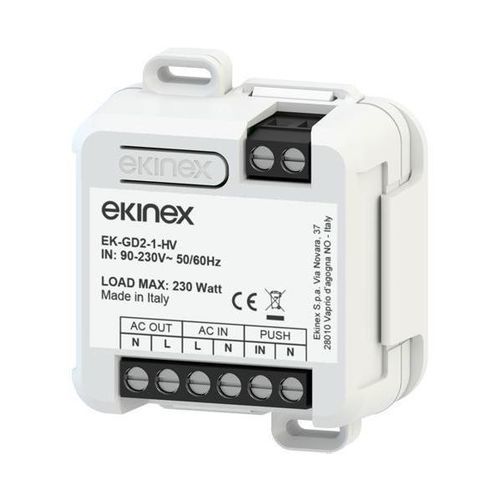

Modulo di variatore di luminosità EK-GD2-1-HV

Descrizione
L'EK-GD2-1-HV è un dimmer monocanale a taglio di fase per il controllo della luminosità di sorgenti LED e alogene su alimentazioni 90–230 Vac 50/60 Hz. Progettato per installazione in cassette di derivazione, a parete o su guida DIN, supporta fino a 230 W di potenza in uscita (vedere Nota per carichi elettronici).

Collegamenti
Morsetti a vite per comando, alimentazione e carichi; ingressi di comando con pulsante N.O. non isolato.

Dati tecnici

• Dimmer monocanale con uscita a taglio di fase
• Intervallo di alimentazione: 90–230 Vac 50/60 Hz
• Potenza massima in uscita: 230 W
• Ingressi di comando: pulsante N.O. non isolato
• Carico resistivo massimo: 1 A
• Sezione conduttore: 12–30 AWG (0,05–2,5 mm²)
• Temperatura di immagazzinamento: -40 °C a 60 °C

Nota
Per carichi elettronici e/o lampade LED considerare di ridurre la potenza massima utilizzabile a circa la metà del valore nominale per assicurare un funzionamento affidabile.

Funzioni / Caratteristiche

• Scocca in plastica
• Dispositivo adatto per installazione libera in cassette di derivazione o a parete
• Montaggio su guida DIN 35 mm (supporto codice incluso)
• Grado di protezione IP10 (dispositivo installato)

Funzioni

• Dimmerazione fino allo spegnimento completo (dim-to-dark)
• Livello minimo di luminosità: 1%
• Curva di uscita ottimizzata per dimmerazione uniforme

Configurazione e messa in servizio
Morsetti a vite per comando, alimentazione e carichi per un cablaggio semplice; accessori di montaggio e impostazioni inclusi per una rapida messa in servizio.

Caratteristiche / specifiche tecniche

• Modello: EK-GD2-1-HV
• Tipo: dimmer monocanale a taglio di fase
• Intervallo di alimentazione: 90–230 Vac 50/60 Hz
• Potenza massima in uscita: 230 W (la scheda prodotto riporta talvolta fino a 220 W)
• Per carichi elettronici/LED: considerare la potenza massima dimezzata rispetto al valore nominale
• Ingressi di comando: pulsante N.O. non isolato
• Carico resistivo massimo: 1 A
• Sezione conduttore: 12–30 AWG (0,05–2,5 mm²)
• Livello minimo di luminosità: 1%
• Temperatura di immagazzinamento: -40 °C a 60 °C
• Grado di protezione (installato): IP10
• Montaggio: installazione libera in cassette di derivazione o a parete, o su guida DIN 35 mm (supporto codice incluso)
• Scocca: plastica
