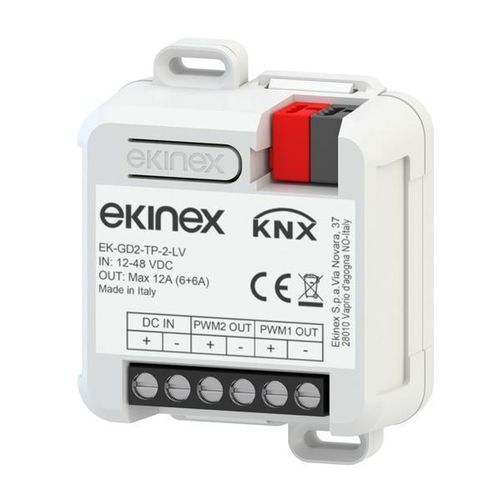

Modulo di variatore di luminosità EK-GD2-TP-2-LV

Descrizione
Il dimmer KNX EK-GD2-TP-2-LV a 2 canali 12/24/48 Vdc consente il controllo della luminosità in modalità PWM a tensione costante (CV) per carichi LED. Progettato per strisce LED dimmerabili e carichi affini, è compatibile con il sistema KNX ed è ideale per strisce monocolore e CCT con bianco dinamico (Tunable White). Il dispositivo integra un modulo di comunicazione bus SELV 30 Vdc ed è certificato KNX.

Dati tecnici
Ingressi

• Tensione di alimentazione: min: 10,8 Vdc, max: 52,8 Vdc
• Tensione di ingresso costante: 12 / 24 / 48 Vdc

Uscite

• Uscita PWM 12/24/48 Vdc
• Corrente di uscita: 6 A per singolo canale, o 12 A per 2 canali collegati in parallelo
• Canali di uscita: 2
• Potenza nominale per canale: 72 W @12 V, 144 W @24 V, 288 W @48 V

Dimmerazione

• Modalità di dimmerazione PWM nell'intervallo 250 Hz ÷ 6 kHz
• Intervallo di dimmerazione: 1-100%

Alimentazione
L'alimentazione comprende un morsetto per il collegamento alla linea bus.

Funzioni / Caratteristiche

• Scocca in materiale plastico
• Dispositivo per installazione libera in scatole di derivazione o su parete
• Montaggio su guida profilata da 35 mm (tramite staffa speciale inclusa)
• Grado di protezione IP20 (dispositivo installato)
• Comando ON/OFF e regolazione della luminosità di singoli apparecchi o gruppi, Tunable White e DimToWarm
• Selezione della frequenza di uscita PWM da ETS da 250 Hz a 6 kHz
• Tempi di fade-in e fade-out, livello minimo e massimo di luminosità, curva di regolazione lineare o logaritmica impostabili da ETS
• Accensione/spegnimento soft o istantaneo, con ritardo regolabile
• Possibilità di collegamento in parallelo delle uscite per aumentare la potenza
• Configurazione del comportamento dopo il ripristino dell'alimentazione, ON/OFF via bus, download tramite ETS
• I canali possono essere impostati da ETS come indipendenti, paralleli o Tunable White
• Funzione di blocco, funzionamento forzato, luce di pianerottolo, scenari, modalità notte, contatore e funzioni logiche per ogni canale, configurabili da ETS
• Allarme mancanza alimentazione
• Funzione uscita ausiliaria tramite relè (esterno) con indicazione stato tramite KNX
• Modalità installatore (bus KNX attivo): premendo il pulsante di programmazione per circa 2 secondi si attiva/disattiva il LED di programmazione e il lampeggio del carico circa ogni 1 secondo

Configurazione e messa in servizio
Una descrizione dettagliata dei parametri è disponibile nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio sono richieste ETS5 o versioni successive. Programma applicativo per ETS: APEKGDXTPXLVTW##.knxprod (## = versione).

Specifiche tecniche

• Codice modello: EK-GD2-TP-2-LV
• Intervallo di tensione di alimentazione: 10,8 Vdc ÷ 52,8 Vdc
• Tensioni d'ingresso costanti supportate: 12 Vdc, 24 Vdc, 48 Vdc
• Uscite: 2 canali PWM
• Corrente di uscita: 6 A per canale (12 A in parallelo)
• Potenza nominale: 72 W (@12 V) / 144 W (@24 V) / 288 W (@48 V) per canale
• Intervallo di frequenza PWM: 250 Hz ÷ 6 kHz (selezionabile da ETS)
• Intervallo di dimmerazione: 1–100%
• Montaggio: installazione libera in scatole di derivazione, su parete o guida DIN 35 mm (staffa inclusa)
• Grado di protezione: IP20 (dispositivo installato)
• Funzioni configurabili da ETS: modalità canale (indipendente/parallelo/Tunable White), tempi di fade, luminosità min/max, curva di regolazione, accensione soft/istantanea, comportamento dopo ripristino, allarmi e funzioni logiche
