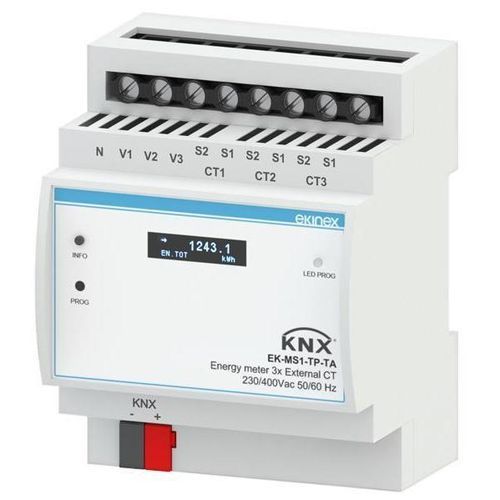

Contatore di energia trifase EK-MS1-TP-TA

monofasedigitalemulticircuito

Descrizione
Il contatore elettrico secondario trifase Ekinex KNX misura l'energia attiva e reattiva con conteggio bidirezionale (import/export) e fornisce una serie di parametri elettrici per il monitoraggio e la gestione dell'energia. Accetta tre circuiti di misura tramite trasformatori di corrente esterni; ciascun circuito può anche essere utilizzato come ingresso monofase indipendente. Il dispositivo è progettato per il montaggio su guida DIN (EN 60715) nei quadri elettrici e include un modulo di comunicazione KNX integrato e un display OLED per dati misurati e diagnostici.

Panoramica funzionale
Il contatore pubblica i parametri misurati sul bus KNX e offre contatori totali e parziali, comparatori e funzioni logiche adatte al controllo dei carichi e al monitoraggio delle soglie. I parametri del dispositivo e gli oggetti di comunicazione sono configurabili tramite ETS per l'integrazione in sistemi di gestione energetica per edifici o impianti industriali.

Fornitura
Il dispositivo include un morsetto KNX per la connessione al bus. Per completare i circuiti di misura sono necessari trasformatori di corrente esterni (serie EK-MST-…A), forniti separatamente.

Configurazione e messa in servizio
Per la configurazione e la messa in servizio è necessario ETS5 o successivo. Programma applicazione per ETS: APEKMSXTP##.knxprod

Funzioni / Caratteristiche

• Display OLED per informazioni misurate e diagnostica
• Misura bidirezionale di energia attiva e reattiva per circuiti monofase e trifase
• Tre circuiti di misura per collegamento a CT esterni; ciascuno può operare come ingresso monofase indipendente
• Morsetti a vite per le connessioni CT, accettano conduttori fino a 4 mm²
• Precisione di misura migliore del 2%
• Modulo di comunicazione KNX integrato con morsetto KNX per collegamento al bus
• Custodia modulare plastica 4 UM (1 UM = 18 mm) per montaggio su guida DIN

Specifiche tecniche

• Grandezze misurate: energia attiva e reattiva (bidirezionale), corrente, tensione, potenza attiva/reattiva, fattore di potenza e altri parametri elettrici
• Circuiti di misura: 3 circuiti per CT esterni; convertibili in circuiti monofase indipendenti
• Tensione nominale Un: 3x230/400 V AC (±20%)
• Frequenza nominale fn: 50 Hz
• CT compatibili: da Imax 5 A fino a Imax 120 A (CT non inclusi)
• Precisione: <2%
• Display: OLED per informazioni misurate e diagnostica
• Custodia: custodia modulare plastica 4 UM (1 UM = 18 mm)
• Montaggio: montaggio su guida DIN conforme a EN 60715
• Bus: modulo di comunicazione KNX integrato; morsetto KNX incluso
• Funzioni sul bus: pubblica parametri elettrici, contatori totali/parziali, comparatori e funzioni logiche per controllo carico e monitoraggio soglie
• Collegamento CT: morsetti a vite, sezione cavo fino a 4 mm²
