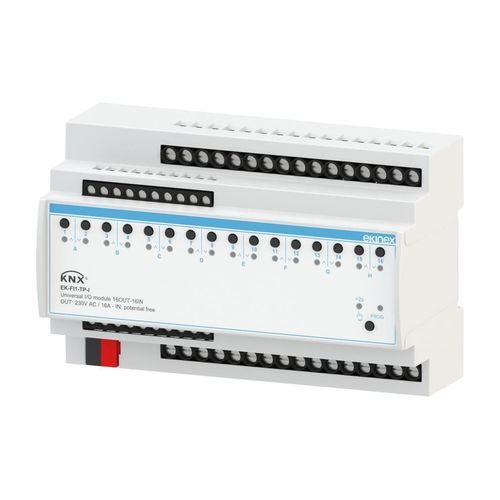

Modulo I O KNX EK-FI1-TP-I

Descrizione
Il modulo I/O universale EK-FI1-TP-I della Serie ÆVO offre un controllo flessibile per l'automazione degli impianti. Consente di comandare fino a 16 gruppi di utenze elettriche (luci, valvole) o fino a 8 azionamenti motorizzati (tapparelle, valvole a 3 vie) in modo indipendente o combinato. Le uscite sono su relè bistabili privi di potenziale che mantengono lo stato anche in caso di mancanza di alimentazione.

Funzionalità aggiuntive
Il dispositivo supporta scenari, dimmerazione e la regolazione climatica fino a 8 ambienti tramite la funzione termostato/umidostato integrata. Accetta comandi tradizionali privi di potenziale e sonde di temperatura passive NTC. Pulsanti e LED sul frontale consentono il comando manuale e la programmazione; un pulsante dedicato commuta tra modalità automatica e manuale. È presente il modulo di comunicazione bus KNX integrato e il montaggio avviene su guida DIN da 35 mm. L'alimentazione avviene tramite bus KNX senza necessità di alimentazione ausiliaria.

Dati tecnici
Alimentazione

• Tensione: 30 Vdc mediante bus KNX

Uscite

• Numero: 16 (relè bistabili)
• Tensione uscita: 230 V AC
• Corrente: 16 A

Ingressi

• Numero totale: 16 (8 ingressi digitali + 8 ingressi configurabili analogico/digitali)
• Compatibilità sonde: sonde passive di temperatura NTC 10 kΩ a 25°C
• Compatibilità comandi: interruttori, pulsanti o sensori tradizionali privi di potenziale

Fornitura
La fornitura include un morsetto per il collegamento alla linea bus KNX. Le sonde di temperatura NTC devono essere ordinate separatamente.

Funzioni / Caratteristiche

• Cassa in materiale plastico
• Pulsanti e LED frontali per comando e indicazione stato delle uscite
• Pulsante e LED di programmazione / funzionamento manuale-automatico sul frontale
• Collegamento linea bus tramite morsetto KNX
• Collegamento utenze alle uscite tramite morsetti a vite per conduttori fino a 4 mm²
• Collegamento comandi agli ingressi tramite morsetti a vite per conduttori fino a 2,5 mm²
• Possibilità di collegare fasi diverse su uscite adiacenti
• Dispositivo equivalente a 4 unità modulari (1 UM = 18 mm)

Configurazione e messa in servizio
Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKFG1TPI##.knxprod.

Caratteristiche tecniche

• Modello: EK-FI1-TP-I
• Serie: ÆVO
• Interfaccia bus: KNX integrato
• Alimentazione: 30 Vdc via bus KNX (nessuna alimentazione ausiliaria richiesta)
• Uscite: 16 relè bistabili, 230 V AC, 16 A
• Ingressi: 16 totali (8 digitali + 8 configurabili analogico/digitali)
• Ingressi per sonde: supporto NTC 10 kΩ a 25°C
• Comandi frontali: pulsanti e LED per stato e programmazione
• Montaggio: guida DIN 35 mm
• Dimensioni: 4 unità modulari (1 UM = 18 mm)
