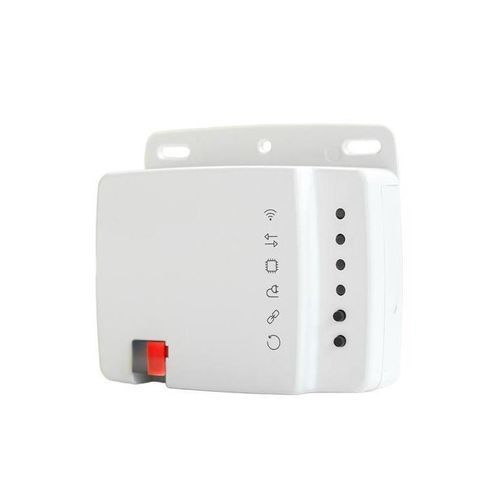

Modulo di controllo per aria condizionata EK-AI6-TP

di temperaturaa muroda interno

Descrizione
Ekinex risolve l'integrazione KNX della climatizzazione tramite protocolli certificati. L'interfaccia di controllo VRF EK-AI6-TP KNX di Ekinex è un dispositivo che offre comunicazione bidirezionale con le unità interne Inverter/VRF grazie a protocolli sviluppati e convalidati in collaborazione con i costruttori di climatizzazione. L'integrazione tra il sistema di automazione KNX dell'edificio e l'unità di condizionamento VRV/VRF è plug-and-play: non è richiesto un adattatore o un'alimentazione esterna. Lo scambio di dati è bidirezionale con azioni e stati confermati e include il rilevamento degli errori.

Controlli disponibili

• ON/OFF
• Modo (Cool, Heat, Auto, Dry, Fan)
• Velocità della ventilante
• Setpoint di temperatura
• Feedback temperatura ambiente
• Diagnostica
• Monitoraggio consumi

Connessioni

• Porta KNX con connettore standard
• Morsetto per collegamento diretto all'unità interna Inverter/VRF
• Morsetto per ingressi digitali aggiuntivi

Fornitura
La fornitura comprende un morsetto per il collegamento alla linea bus KNX, un morsetto per ingressi digitali aggiuntivi e un cavo per il collegamento all'unità interna Inverter/VRF.

Tabella codici
Codice / Tipologia
EK-AI6-TP-DA0 / Interfaccia di controllo VRF con comunicazione KNX (Daikin Residential)
EK-AI6-TP-DA1 / Interfaccia di controllo VRF con comunicazione KNX (Daikin Sky Air / VRV)
EK-AI6-TP-LGE / Interfaccia di controllo VRF con comunicazione KNX (LG)
EK-AI6-TP-MEL / Interfaccia di controllo VRF con comunicazione KNX (Mitsubishi Electric)
EK-AI6-TP-PA0 / Interfaccia di controllo VRF con comunicazione KNX (Panasonic RAC Domestic)
EK-AI6-TP-PAN / Interfaccia di controllo VRF con comunicazione KNX (Panasonic PACi)
EK-AI6-TP-SA2 / Interfaccia di controllo VRF con comunicazione KNX (Samsung NASA)
EK-AI6-TP-TOS / Interfaccia di controllo VRF con comunicazione KNX (Toshiba)

Funzioni / Caratteristiche

• Controllo dei diversi parametri dell'unità
• Rilevamento errori durante la comunicazione
• LED di segnalazione
• Collegamento a linea bus mediante morsetto KNX
• 3 ingressi digitali configurabili
• Alimentazione tramite bus KNX

Configurazione e messa in servizio
Applicativo ETS per la configurazione delle funzioni KNX del dispositivo.

Nota
Il dispositivo è disponibile con interfacce di comunicazione per costruttori come Daikin, Mitsubishi Electric, Toshiba, Panasonic, LG, Samsung e altri. Alcune funzionalità di controllo e monitoraggio potrebbero non essere presenti o risultare limitate in base ai modelli VRF/VRV specifici di ciascun costruttore.
