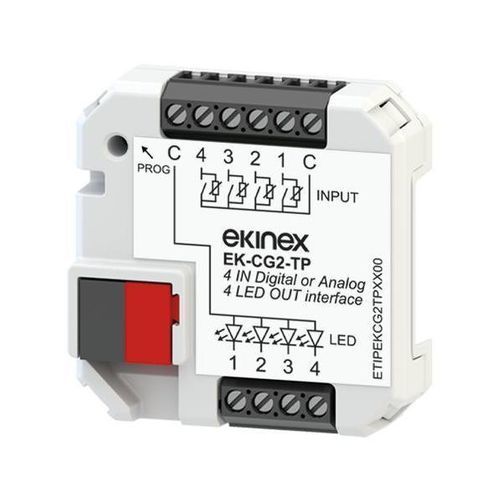

Modulo I O KNX EK-CG2-TP

Descrizione
L'interfaccia universale Ekinex® EK-CG2-TP è un dispositivo KNX utilizzabile come ingresso e/o uscita. Il dispositivo dispone di 4 ingressi configurabili e 4 uscite di controllo per pilotare LED a basso consumo.

Ingressi

• Gli ingressi possono essere configurati singolarmente per collegare al bus KNX: interruttori, pulsanti o sensori tradizionali (non comunicanti in modo nativo sul bus KNX) o segnali binari messi a disposizione da altri dispositivi per comandare e controllare funzioni bus KNX
• Sonde passive di temperatura (NTC 10 kΩ a 25°C). Il valore della temperatura dell'aria ambiente misurato dalle sonde può essere inviato sul bus o utilizzato per regolazione climatica di un ambiente o di una zona mediante la funzione termostato integrata

La tensione di interrogazione dei canali di ingresso viene prodotta all'interno del dispositivo. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio incassato a parete o su guida DIN da 35 mm mediante supporto. L'alimentazione avviene per mezzo del bus KNX e non è richiesta alimentazione ausiliaria.

Alimentazione

• Alimentazione 30 Vdc mediante bus KNX
• Assorbimento di corrente dal bus < 10 mA

Fornitura
La fornitura comprende un morsetto per il collegamento alla linea bus. Le sonde di temperatura NTC per i canali eventualmente configurati come analogici devono essere ordinate separatamente.

Accessori
Supporto per montaggio su guida profilata da 35 mm (cod. EK-SMG-35) e molla per l'aggancio sul retro di dispositivi da parete Ekinex® (cod. EK-MAR-...) da ordinare separatamente.

Funzioni / Caratteristiche

• Custodia in materiale plastico
• Pulsante e LED di programmazione sulla custodia
• Collegamento a linea bus mediante morsetto KNX
• Morsetti a vite per collegamento di ingressi e uscite
• Grado di protezione IP20 (dispositivo installato)
• Peso 20 g

Configurazione e messa in servizio
Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKCG2TP##.knxprod (## = versione).

Caratteristiche / Specificazioni tecniche

• Modello: EK-CG2-TP
• Tipo: Interfaccia I/O KNX con funzione termostato
• Ingressi: 4 ingressi configurabili (DI o NTC)
• Uscite: 4 uscite di controllo per pilotare LED a basso consumo
• Supporto sonde: NTC 10 kΩ a 25°C per ingressi configurati come analogici
• Tensione di interrogazione dei canali generata internamente
• Modulo di comunicazione bus KNX integrato
• Montaggio: incassato a parete o su guida DIN 35 mm tramite supporto
• Alimentazione: tramite bus KNX (30 Vdc)
• Assorbimento: < 10 mA dal bus
• Connettività: morsetto per linea bus KNX; morsetti a vite per ingressi/uscite
• Programmazione: pulsante e LED di programmazione integrati
• Requisiti software: ETS5 o successivi; program file APEKCG2TP##.knxprod
• Grado di protezione: IP20 (dispositivo installato)
• Peso: 20 g
• Accessori consigliati: supporto EK-SMG-35, molla EK-MAR-...
