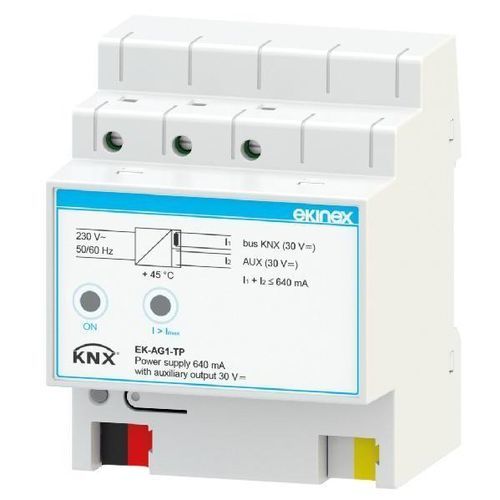

Alimentazione elettrica AC/DC EK-AG1-TP

su guida DINa due usciteper impianto domotico

Descrizione del prodotto
L'alimentatore di bus KNX Ekinex da 640 mA fornisce e monitora la tensione di 30 Vdc richiesta per il funzionamento del bus KNX. Un'induttanza integrata garantisce il disaccoppiamento tra l'alimentatore e la linea bus. Su una linea bus alimentata da un'unità da 640 mA possono essere collegati al massimo 64 dispositivi bus. L'uscita è protetta da sovraccarichi e cortocircuiti. La versione EK-AG1-TP è dotata di un'uscita ausiliaria aggiuntiva di 30 Vdc che può essere utilizzata come alimentazione ausiliaria per altri dispositivi che richiedono tensione SELV (Tensione di Sicurezza Extra-Bassa). La corrente totale fornita dalle due uscite (linea KNX e uscita ausiliaria) non può superare i 640 mA. Il dispositivo supporta brevi interruzioni della tensione di rete (max. 200 ms).

Dati tecnici

• Tensione di ingresso: 230 Vac, 50/60 Hz
• Assorbimento: 22 W
• Perdita: < 3 W
• Tensione di uscita (bus KNX): 30 Vdc
• Tensione di uscita (uscita ausiliaria): 30 Vdc
• Corrente nominale (uscita totale): 640 mA
• Tempo di buffer: 200 ms

Consegna
La consegna include un morsetto per il collegamento al bus e un secondo morsetto per il collegamento dell'uscita ausiliaria.

Funzioni / Caratteristiche

• Scocca in plastica
• Connessione alla linea bus con morsetto KNX
• Connessione dell'uscita ausiliaria con morsetto dedicato
• Connessione dell'alimentazione 230 Vac con morsetti a vite
• Classificazione climatica 3K5 e meccanica 3M2 (secondo EN 50491-2)
• Grado di inquinamento 2 (secondo IEC 60664-1)
• Classe di sicurezza II
• Installazione su guida 35 mm (secondo EN 60715)
• Larghezza: 4 unità modulari (1 MU = 18 mm)
• Grado di protezione: IP20 (dispositivo installato)
• Peso: 165 g

Configurazione e messa in servizio
Il dispositivo non richiede configurazione. Programma applicativo ETS: APEKAG1TP##.knxprod (## = versione).

Caratteristiche / Specifiche tecniche

• Modello: EK-AG1-TP
• Marca: Ekinex
• Tensione di ingresso: 230 Vac, 50/60 Hz
• Assorbimento: 22 W
• Perdita: < 3 W
• Tensione di uscita (bus KNX): 30 Vdc
• Tensione di uscita (uscita ausiliaria): 30 Vdc
• Corrente nominale (uscita totale): 640 mA
• Tempo di buffer: 200 ms
• Scocca in plastica
• Morsetto KNX per il collegamento al bus
• Morsetto dedicato per l'uscita ausiliaria
• Morsetti a vite per 230 Vac
• Classificazione climatica: 3K5
• Classificazione meccanica: 3M2
• Grado di inquinamento: 2
• Classe di sicurezza: II
• Montaggio: guida DIN 35 mm (EN 60715)
• Larghezza: 4 unità modulari (1 MU = 18 mm)
• Grado di protezione: IP20 (dispositivo installato)
• Peso: 165 g
