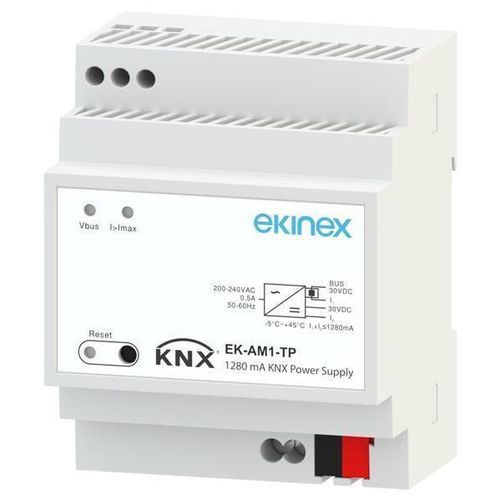

Alimentazione elettrica AC/DC EK-AM1-TP

DCsu guida DINregolata

Panoramica
L'alimentatore Ekinex EK-AM1-TP fornisce e monitora i 30 Vdc necessari per il funzionamento del bus KNX. Una bobina integrata disaccoppia l'alimentazione dalla linea bus. L'uscita dispone di protezione contro sovraccarichi e cortocircuiti. È disponibile un'uscita ausiliaria a 30 Vdc; la corrente totale erogata dalle due uscite (linea bus + ausiliaria) non deve superare i 1280 mA. Il dispositivo supporta brevi interruzioni di rete fino a 200 ms.

Dati tecnici

• Modello: EK-AM1-TP
• Tensione di alimentazione: 230 Vac, 50/60 Hz
• Assorbimento: 39 W
• Perdite: < 3 W
• Tensione sulla linea bus: 30 Vdc +1/-2 Vdc (SELV)
• Tensione uscita ausiliaria: 30 Vdc
• Corrente nominale (uscite totali): 1280 mA
• Tempo di buffer / supporta brevi interruzioni di rete: 200 ms

Funzioni

• Custodia in plastica
• Connessione alla linea bus tramite morsetto KNX
• Connessione alimentazione ausiliaria tramite morsetti a vite dedicati
• Connessione alimentazione principale tramite morsetti a vite
• Protezione da sovraccarico e cortocircuito sulle uscite
• Disaccoppiamento tramite bobina tra alimentazione e linea bus
• Grado di protezione IP20 (dispositivo installato)
• Classificazione climatica 3K5 e meccanica 3M2 (EN 50491-2)
• Grado di inquinamento 2 (IEC 60664-1)
• Classe di sicurezza I
• Montaggio su guida DIN 35 mm (EN 60715)
• Larghezza dispositivo: 4 moduli (1 UM = 18 mm)
• Peso: 320 g

Configurazione e messa in servizio
L'alimentatore non richiede la configurazione tramite ETS®. Il file applicazione APEKAM1TP ##.knxprod (## = versione) è disponibile per aggiungere il dispositivo a un progetto ETS. Per la messa in servizio, alimentare la linea di ingresso a cui il dispositivo è connesso; il LED verde contrassegnato "Vbus" indica il normale funzionamento.

Modello / Ordinazione

• Modello: EK-AM1-TP
• Produttore: Ekinex
