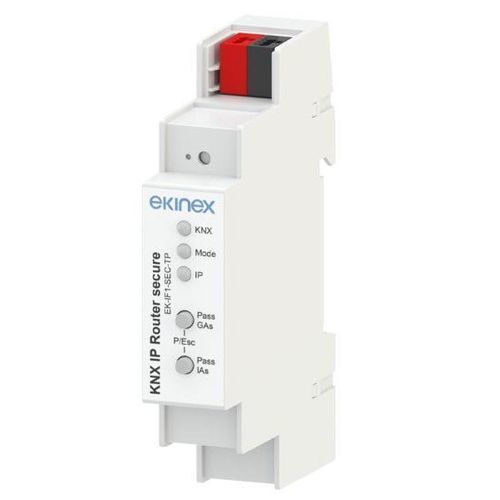

Router Ethernet EK-IF1-SEC-TP

Descrizione
Il router IP Ekinex® EK-IF1-SEC-TP realizza il collegamento dati bidirezionale tra un PC (o laptop) e un impianto bus KNX TP mediante una rete LAN. L'interfaccia IP supporta il protocollo di tunneling e consente l'indirizzamento, l'impostazione dei parametri, la visualizzazione, la protocollatura e la diagnosi dei dispositivi bus KNX tramite ETS. Nel router è integrata la funzione di accoppiatore linea/area; i telegrammi possono essere scambiati tra linee KNX TP tramite una dorsale TCP/IP. Il dispositivo integra un modulo di comunicazione bus KNX ed è progettato per il montaggio su guida DIN da 35 mm. L'alimentazione avviene tramite bus KNX.

Dati tecnici

• Alimentazione tramite bus KNX (21–30 Vdc)
• Assorbimento: 20 mA dal bus KNX
• Fino a 8 connessioni KNXnet/IP simultanee
• Tabella filtri gruppi principali estesa 0..31
• Temperatura di funzionamento: -5 … +45 °C
• Umidità relativa: 5–93% non condensante

Funzioni / Caratteristiche

• Custodia in materiale plastico
• Pulsante e LED di programmazione sul frontale
• LED di segnalazione per stato e traffico dati su linea bus ed Ethernet
• Pulsanti per attivazione di funzioni speciali
• Collegamento al bus tramite morsetto KNX
• Collegamento alla rete Ethernet tramite connettore RJ45
• Montaggio su guida DIN 35 mm (secondo EN 60715)
• Larghezza dispositivo: 1 unità modulare (1 UM = 18 mm)
• Grado di protezione IP20 (dispositivo installato)
• Supporto alla tecnologia KNX Secure, attivabile via ETS®
• Funzionalità accoppiatore linea/area per lo scambio di telegrammi tra linee KNX TP tramite dorsale TCP/IP

Configurazione e messa in servizio
Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKIF1SECTP##.knxprod (## = versione).

Caratteristiche / Specifiche tecniche

• Modello: EK-IF1-SEC-TP
• Marca: Ekinex®
• Alimentazione: tramite bus KNX 21–30 Vdc
• Assorbimento: 20 mA dal bus KNX
• Connessioni KNXnet/IP: fino a 8 connessioni simultanee
• Filtro gruppi principali: esteso 0..31
• Temperatura di funzionamento: -5 … +45 °C
• Umidità relativa: 5–93% non condensante
• Custodia: materiale plastico
• Pulsante e LED di programmazione: presenti sul frontale
• Segnalazione LED: stato e traffico dati su linea bus ed Ethernet
• Interfacce fisiche: morsetto KNX per bus, connettore RJ45 per Ethernet
• Montaggio: guida DIN 35 mm (EN 60715)
• Dimensione modulare: 1 UM = 18 mm
• Protezione: IP20 (dispositivo installato)
• Supporto sicurezza: KNX Secure, attivabile via ETS®
• Funzione accoppiatore: accoppiatore linea/area KNX (scambio telegrammi tra linee KNX TP tramite dorsale TCP/IP)
• Modulo di comunicazione bus KNX integrato
