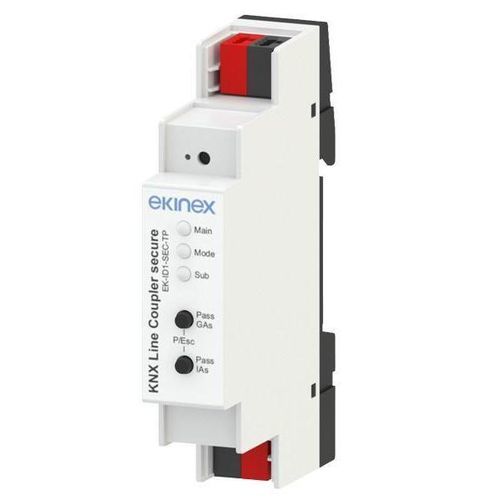

Modulo di giunzione di linea KNX EK-ID1-SEC-TP

su guida DIN

Descrizione
Il dispositivo è un accoppiatore di linea KNX secure che garantisce l'isolamento galvanico tra le linee e dispone di una tabella filtri estesa per i gruppi principali 0...31. Supporta KNX Data Security (AES-128), KNX Long Frames ed è compatibile con ETS® dalla versione 5. Con il database prodotti per ETS6 può funzionare anche come Security Proxy e accoppiatore di segmento. I pulsanti sul pannello frontale permettono la disattivazione temporanea dei filtri dei telegrammi per scopi di test e i LED multicolore segnalano stati operativi ed errori di comunicazione sul bus. L'unità integra un modulo di comunicazione KNX, è predisposta per montaggio su guida DIN da 35 mm e viene alimentata tramite il bus KNX (linea principale). Come interfaccia sicura impedisce accessi non autorizzati al sistema.

Dati tecnici
Alimentazione

• 30 V DC dalla linea bus KNX
• Consumo: linea principale ca. 5 mA, linea secondaria ca. 3 mA

Connettori

• Connettore per linea KNX TP principale (rosso/nero)
• Connettore per linea KNX TP secondaria (rosso/nero)

Condizioni ambientali

• Temperatura di esercizio: -5 ... +45 °C
• Temperatura di immagazzinamento: -25 ... +70 °C
• Umidità relativa (senza condensazione): 5 ... 93 %

Altre caratteristiche

• Involucro in materiale plastico (PC)
• Montaggio su guida DIN 35 mm (EN 60715)
• Grado di protezione IP20 (installato, EN 60529)
• Classe di apparecchiatura III (EN 60664-1)
• Classificazione climatica 3K5 e meccanica 3M2 (EN 50491-2)
• 1 unità modulo (1 unità = 18 mm)
• Peso: 40 g
• Dimensioni (L×A×P): 17,8 × 90 × 60 mm

Funzioni / Caratteristiche
KNX

• Mezzo trasmissivo: TP/TP
• Sicurezza KNX (AES-128) con supporto Security Proxy
• Funzione di accoppiatore di segmento KNX
• Tabella filtri estesa per gruppi principali 0...31

Comandi e indicatori

• 2 pulsanti e 3 LED multicolore
• Pulsante di programmazione KNX con LED rosso

Configurazione e messa in servizio
Per configurazione e messa in servizio è richiesto ETS5 o versione successiva. Programma applicativo per ETS: APEKID1SECTP##.knxprod (## = versione).

Caratteristiche tecniche

• Tipo: Accoppiatore di linea KNX secure
• Modello: EK-ID1-SEC-TP
• Alimentazione: 30 V DC dal bus KNX
• Consumo: main ca. 5 mA, sub ca. 3 mA
• Interfaccia: KNX TP/TP, supporto KNX Data Security (AES-128), KNX Long Frames
• Filtraggio: tabella filtri estesa per gruppi principali 0...31
• Montaggio: guida DIN 35 mm
• Protezione: IP20 (installato)
• Materiale involucro: PC (plastica)
• Dimensioni: 17,8 × 90 × 60 mm
• Peso: 40 g
• Unità modulo: 1 unità (18 mm)
