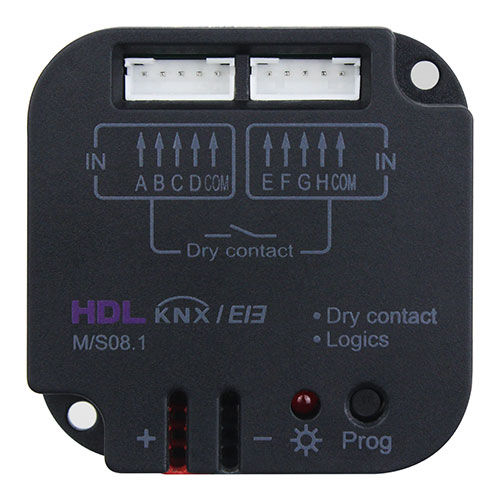

Modulo di controllo per sistema domotico M/S08.1

di illuminazionesu guida DINda interno

Il modulo contatti puliti KNX a 8 zone appartiene alla serie HDL KNX/EIB. È dotato di un ingresso a contatto secco a 8 canali e supporta 2 modalità di controllo, tra cui il controllo dell'ingresso a contatto secco e il controllo logico. Ingresso a contatto pulito: ingresso a contatto pulito a 8 canali supportato tipi di controllo: Controllo interruttore, controllo interruttore/dimming, controllo otturatore, controllo flessibile, controllo scena, controllo sequenza, controllo percentuale, controllo soglia, controllo stringa (14 byte), controllo forzato, controllo contatore, controllo campanello, controllo combinato. Controllo logico: gli 8 ingressi possono essere combinati con diversi tipi di telegrammi esterni (ad esempio, variabile booleana a 1 bit, soglia a 1~4 byte, ora, data, ecc. è possibile impostare controlli logici di livello 1-4 e utilizzare la logica di livello inferiore come condizioni di ingresso logico per il livello superiore. il modulo dispone di 18 blocchi logici, che possono bloccare l'ingresso del canale, abilitare le operazioni logiche e forzare l'uscita immediata anche se l'uscita è impostata su ritardo. Ogni blocco logico può segnalare lo stato logico in vari modi. il modulo dispone di 10 blocchi logici di uscita, che possono essere associati a qualsiasi uscita logica. Ogni blocco logico può controllare in modo indipendente 8 target e può essere impostato un ritardo, possono essere inviati telegrammi ripetuti e ogni target può essere controllato in modo indipendente, ad esempio: Controllo dell'interruttore, controllo dell'oscuramento assoluto, controllo dell'allarme, controllo dell'otturatore, controllo flessibile, controllo della sequenza, controllo della percentuale, controllo della soglia, controllo della stringa (14 byte), ecc. Parametri di base Tensione di lavoro 21~30V DC Corrente di lavoro 5mA/30V DC Comunicazione KNX/EIB Diametro del cavo del terminale KNX 0,6 - 0,8 mm Ambiente esterno Temperatura di lavoro -5℃~45℃
