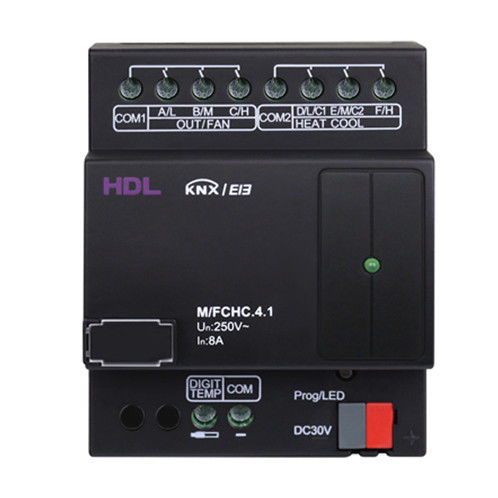

Attuatore di commutazione per sistema domotico FCHC

KNXsu guida DINper uso residenziale

L'attuatore KNX FCHC adotta la comunicazione KNX/EIB ed è utilizzato per il controllo di condizionatori, ventilatori, compressori e riscaldamento a pavimento. La funzione del modulo viene impostata tramite il software ETS e può funzionare in combinazione con diversi pannelli. È possibile collegare fino a 7 sensori di temperatura digitali. oggetti di controllo multipli: HVAC, ventilatore, compressore, riscaldamento a pavimento, una modalità di controllo per ogni obiettivo di controllo. modalità di controllo: Modalità HVAC, Modalità ventilatore, Modalità compressore e Modalità riscaldamento a pavimento. controllo attivo e controllo passivo: Più flessibile per lavorare in combinazione con diversi pannelli. In modalità di controllo attivo, questo modulo può funzionare con pannelli senza algoritmo PI, come HDL-M/DLP04.1. In modalità di controllo passivo, questo modulo può funzionare con pannelli dotati di algoritmo come il Siemens 5WG1. rilevamento della temperatura locale e allarme di temperatura limite. Quando la temperatura locale è troppo alta o troppo bassa, il modulo invia un segnale di allarme al bus. Questo modulo può collegare fino a 7 sensori di temperatura. Parametri di base Tensione di lavoro 21~30 V CC Corrente di lavoro 20mA/30V DC Comunicazione KNX Diametro del cavo del terminale KNX 0,6 - 0,8 mm Sensore di temperatura Sensore di temperatura digitale (TS/C1.0) Corrente di uscita 8A (AC) 5A (DC) Ambiente esterno Temperatura di lavoro -5℃~45℃ Umidità relativa di lavoro ≤90% Temperatura di stoccaggio -20℃~60℃ Umidità relativa di stoccaggio ≤93% Specifiche tecniche Dimensioni 90mm×72mm×64mm Peso netto 168g Materiale dell'alloggiamento Nylon ritardante la struttura Installazione Installazione su guida DIN da 35 mm (vedere Figura 6 - 8) Grado di protezione (conforme a EN 60529) IP20
