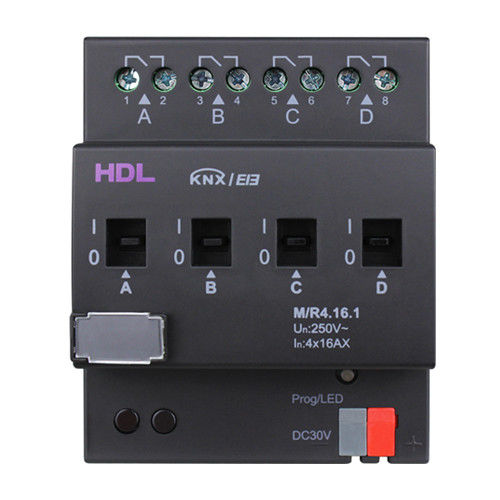

Attuatore di commutazione per sistema domotico M/R4.16.1

KNXsu guida DINper uso residenziale

L'attuatore KNX 16A ad alta potenza adotta un relè magnetico da 50A, con tre tipi di circuiti di uscita (4CH, 8CH e 12CH) e ogni canale emette una corrente di 16A. Questa serie di attuatori ad alta potenza ha caratteristiche di lunga durata, basso consumo energetico e velocità di esecuzione. l'attuatore di commutazione ad alta potenza da 16A comprende 3 tipi: 4, 8 e 12 canali di attuatore. corrente di uscita massima di ciascun canale: 16A. funzioni di controllo: Tempo di attivazione statistica, risposta allo stato, richiamo dello stato, luce di scala, lampeggiamento, ritardo ON/OFF, ritardo di protezione, controllo della scena, funzione di soglia, controllo della tenda, ecc. funzione logica: AND, OR, XOR, Gate. funzione di riscaldamento: Uscita di controllo PWM (1bit/1byte). Parametri di base Tensione di lavoro 21~30V DC Corrente di lavoro 15mA/30V DC Tensione di ingresso 120V/240V AC (50/60Hz) Comunicazione KNX Diametro del cavo del terminale KNX 0,6-0,8 mm Corrente nominale di commutazione 16A carico di illuminazione, max spunto 500A Tempi di funzionamento >100.000 Terminali di ingresso/uscita linea 2,5-4mm2 Canale di uscita 4CH, 16A/CH; 8CH, 16A/CH; 12CH, 16A/CH Capacità <300μf Ambiente esterno Temperatura di lavoro -5℃~45℃ Umidità relativa di lavoro ≤90% Temperatura di stoccaggio -20℃~60℃ Umidità relativa di stoccaggio ≤93% Specifiche tecniche Dimensioni M/R4.16.1 ：90×72×64(mm) M/R8.16.1 ：90×144×64(mm) M/R12.16.1 ：90×216×64(mm) Peso netto M/R4.16.1: 257g M/R8.16.1: 577g M/R12.16.1: 823 g Materiale dell'alloggiamento Nylon ignifugo Installazione Installazione su guida DIN da 35 mm Grado di protezione (conforme a EN 60529) IP20
