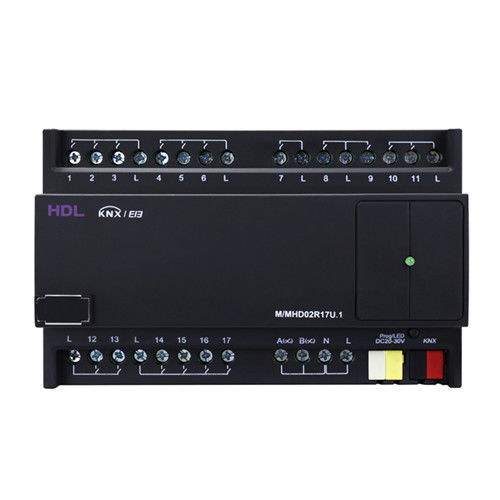

Attuatore di commutazione per sistema domotico M/MHD02R17U.1

KNXsu guida DINper uso residenziale

L'attuatore KNX 19CH Mix è utilizzato per controllare relè, dimmer, tende e condizionatori d'aria. L'attuatore supporta 19CH canali di controllo. supporta 19 canali di controllo CH, 17 dei quali sono canali relè e gli altri 2 sono canali di dimmerazione MOSFET tra i 17 canali di controllo dei relè, i canali CH1-6 e 12-17 sono relè TV8 5A, mentre i canali CH7-11 sono relè magnetici con corrente di esercizio di 10A. i 17 canali di controllo dei relè possono essere collegati a carichi, ad esempio lampade a incandescenza, lampade alogene e lampade a LED, ecc. Possono essere utilizzati per il controllo della velocità del ventilatore o della modalità di condizionamento dell'aria e per il controllo delle tende (con supporto del controllo dell'inching). 2 canali di dimmerazione MOSFET (con protezione da cortocircuito e surriscaldamento) con corrente di lavoro di 1A, utilizzabili per la dimmerazione delle lampade (lampade a incandescenza, lampade alogene a bassa tensione, lampade LED dimmerabili, ecc.) controllo della dimmerazione: Risposta di stato, impostazione dell'intervallo di dimmerazione (valore massimo/minimo, soglia superiore/inferiore), impostazione del tempo di accensione e spegnimento, abilitazione/disabilitazione della dimmerazione assoluta e della dimmerazione relativa, controllo della scena. Parametri di base Tensione di lavoro 21-30 V CC Corrente di lavoro 14mA/30V DC Tensione ausiliaria 20V~30V DC Corrente ausiliaria 97mA/30V DC Tensione di ingresso AC100-240V (50/60Hz) Canale di uscita 12CH/5A Relè TV8 (CH1-6, CH12-17) 5CH/10A Relè a chiusura magnetica (CH7-11) 2CH/1A Canale di regolazione MOSFET (CH , CH ) Comunicazione KNX Diametro del cavo del terminale KNX 0,6-0,8 mm Ambiente esterno Temperatura di lavoro -5℃~45℃ Umidità relativa di lavoro ≤90% Temperatura di stoccaggio -20℃~60℃ Umidità relativa di stoccaggio ≤93% Specifiche tecniche Dimensioni 144mm×90mm×64mm Peso netto 524g Materiale dell'alloggiamento PA66
