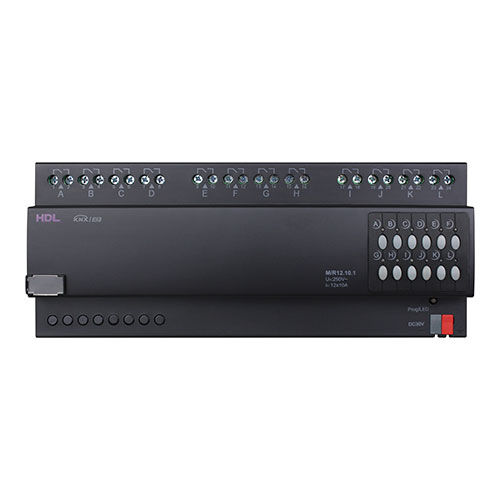

Attuatore di commutazione per sistema domotico M/R12.10.1

KNXsu guida DINper uso residenziale

L'attuatore KNX 10A ad alta potenza comprende 3 tipi di circuiti di uscita (4CH, 8CH, e 12CH) e ogni canale eroga una corrente di 10A. Con caratteristiche di lunga durata, basso consumo energetico e velocità di esecuzione, questa serie di attuatori è pienamente conforme agli standard di sicurezza europei KNX e ai protocolli di commutazione ad alta potenza gli attuatori di commutazione ad alta potenza da 10A comprendono 3 tipi: 4, 8 e 12 canali di attuatore. corrente di uscita massima di ciascun canale: 10A. funzioni di controllo: Tempo di attivazione statistica, risposta allo stato, richiamo dello stato, luce di scala, lampeggiamento, ritardo ON/OFF, ritardo di protezione, controllo della scena, funzione di soglia, controllo della tenda, ecc. funzione logica: AND, OR, XOR. funzione di riscaldamento: Uscita di controllo PWM (1bit/1byte). Parametri di base Tensione di lavoro 21~30V DC Classe 2 Corrente di lavoro 15mA/30V DC Tensione di ingresso 120V/240V AC (50/60Hz) Comunicazione KNX Diametro del cavo del terminale KNX 0,6-0,8 mm Corrente nominale di commutazione 10A carico di illuminazione, max spunto 500A Tempi di funzionamento >100.000 Terminali di ingresso/uscita linea 2,5-4mm2 Canale di uscita 4CH/10A, 8CH/10A, 12CH/10A Capacità <300μf Ambiente esterno Temperatura di lavoro -5℃~45℃ Umidità relativa di lavoro ≤90% Temperatura di stoccaggio -20℃~60℃ Umidità relativa di stoccaggio ≤93% Specifiche tecniche Dimensioni HDL-M/R4.10.1 90×72×64 (mm) HDL-M/R8.10.1 90×144×64 (mm) HDL-M/R12.10.1 90×216×64(mm) Peso netto HDL-M/R4.10.1: 256 g HDL-M/R8.10.1: 576g HDL-M/R12.10.1: 823 g Materiale dell'alloggiamento Nylon ignifugo Installazione Installazione su guida DIN da 35 mm Grado di protezione (conforme a EN 60529) IP20
