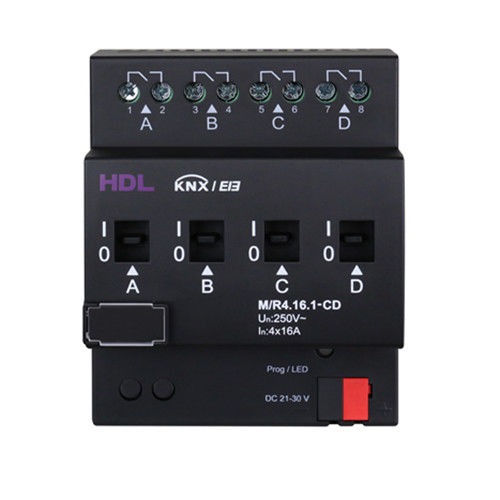

Attuatore di commutazione per sistema domotico M/R4.16.1-CD

KNXsu guida DINper uso residenziale

L'attuatore di commutazione ad alta potenza KNX 16A con rilevamento della corrente adotta un relè magnetico da 50A, con tre tipi di circuiti di uscita (4CH, 8CH e 12CH) e ogni canale emette una corrente di 16A. Questa serie di attuatori ad alta potenza ha caratteristiche di lunga durata, basso consumo energetico e velocità di esecuzione. gli attuatori di commutazione ad alta potenza da 16A con rilevamento della corrente comprendono 3 tipi: 4, 8 e 12 canali di attuatore. corrente di uscita massima di ciascun canale: 16A funzioni di controllo: Tempo di attivazione statistica, risposta allo stato, richiamo dello stato, luce di scala, lampeggiamento, ritardo ON/OFF, ritardo di protezione, controllo della scena, funzione di soglia, controllo della tenda, ecc. funzione logica: AND, OR, XOR. funzione di riscaldamento: Uscita di controllo PWM (1bit/1byte). funzione di rilevamento della corrente: Rapporto di corrente, sorveglianza della corrente, rilevamento della conformità della corrente, rilevamento del confronto della soglia di corrente. Parametri di base Tensione di lavoro 21~30 V CC Corrente di lavoro 15mA/30V DC Tensione di ingresso 120V/240V CA (50/60Hz) Comunicazione KNX Diametro del cavo del terminale KNX 0,6-0,8 mm Corrente nominale di commutazione 16A carico di illuminazione, max spunto 500A Tempi di funzionamento >100.000 Terminali di ingresso/uscita linea 2,5-4mm2 Canale di uscita 4CH/16A, 8CH/16A, 12CH/16A Capacità <300μf Ambiente esterno Temperatura di lavoro -5℃~45℃ Umidità relativa di lavoro ≤90% Temperatura di stoccaggio -20℃~60℃ Umidità relativa di stoccaggio ≤93% Specifiche tecniche Dimensioni M/R4.16.1-CD 90×72×64 (mm) M/R8.16.1-CD 90×144×64 (mm) M/R12.16.1-CD 90×216×64(mm) Peso netto M/R4.16.1-CD: 257 g M/R8.16.1-CD: 577g M/R12.16.1-CD: 823 g Materiale dell'alloggiamento Nylon ignifugo Installazione Installazione su guida DIN da 35 mm Grado di protezione (conforme a EN 60529) IP20
