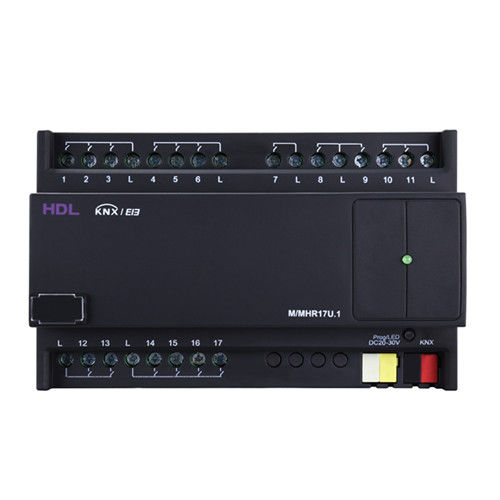

Attuatore di commutazione per sistema domotico M/MHR17U.1

KNXsu guida DINper uso residenziale

L'attuatore KNX 17CH Mix è utilizzato per controllare relè, dimmer, tende e condizionatori d'aria. L'attuatore supporta 17CH canali di controllo. supporta i canali di controllo dei relè 17CH tra i 17 canali di controllo dei relè, i canali CH1-6 e 12-17 sono relè TV8 5A, mentre i canali CH7-11 sono relè magnetici con corrente di esercizio di 10A. i 17 canali di controllo dei relè possono essere collegati a carichi, ad esempio lampade a incandescenza, lampade alogene e lampade a LED, ecc. Possono essere utilizzati per il controllo della velocità del ventilatore o della modalità di condizionamento dell'aria e per il controllo delle tende (supportando il controllo dell'inching). Parametri di base Tensione di lavoro 21~30 V CC Corrente di lavoro 14mA/30V DC Tensione ausiliaria 20~30V CC Corrente ausiliaria 97mA/30V DC Tensione di ingresso AC100-240V (50/60Hz) Canale di uscita 12CH/5A Relè TV8 (CH1-6, CH12-17) 5CH/10A Relè a chiusura magnetica (CH7-11) Comunicazione KNX Diametro del cavo del terminale KNX 0,6-0,8 mm Ambiente esterno Temperatura di lavoro -5℃~45℃ Umidità relativa di lavoro ≤90% Temperatura di stoccaggio -20℃~60℃ Umidità relativa di stoccaggio ≤93% Specifiche tecniche Dimensioni 144mm×90mm×64mm Peso netto 469g Materiale dell'alloggiamento PA66 Installazione Installazione su guida DIN da 35 mm Grado di protezione (conforme a EN 60529) IP20
