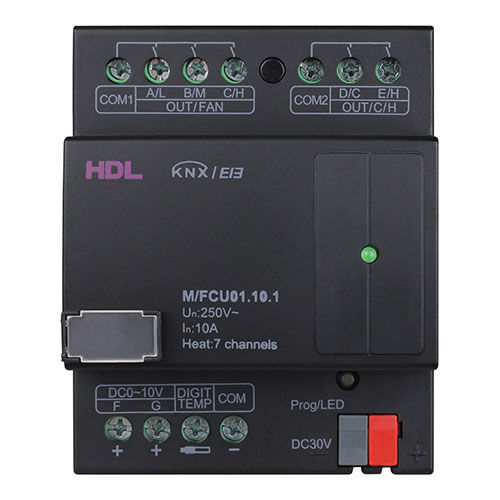

Modulo di controllo di illuminazione M/FCU01.10.1

di temperaturaper aria condizionatasu guida DIN

Il modulo HVAC KNX appartiene alla serie HDL KNX/EIB e supporta il controllo di riscaldamento, raffreddamento, velocità alta/media/bassa del ventilatore. è possibile impostare 7 canali di controllo indipendenti per il riscaldamento a pavimento. In combinazione con il sensore di temperatura digitale, l'attuatore consente di ottenere un controllo preciso della temperatura. Inoltre, è possibile impostare 5 canali di uscita per interruttori e 2 canali di uscita DC0-10V per le luci delle scale e altre esigenze. 7 canali di controllo indipendenti per il riscaldamento a pavimento fino a 7 sensori di temperatura digitali supportati 5 canali di uscita a relè ■ 2 canali di uscita DC0-10V (10mA/CH) velocità della ventola: Alta, media, bassa modalità di lavoro: Riscaldamento, raffreddamento modalità di funzionamento: Confortevole, Standby, Notte, Protezione funzioni principali: Velocità del ventilatore, Rapporto sullo stato della valvola, Campionamento della temperatura locale a 7 canali, Rapporto sulla temperatura locale, Statistiche sul tempo di funzionamento, Risposta sullo stato dei canali, Richiamo dello stato di accensione, Salvataggio dello stato di spegnimento, Scala luci, ritardo di accensione/spegnimento, ritardo di protezione, uscita di controllo PWM controllo attivo e controllo passivo: Più flessibile per lavorare in combinazione con pannelli di diversi produttori. In modalità di controllo attivo, questo modulo può funzionare con pannelli privi di algoritmo PI, ad esempio M/DLP04.1. In modalità di controllo passivo, questo modulo può funzionare con pannelli dotati di algoritmo, ad esempio Siemens 5WG1. supporta l'aggiornamento online Tensione di lavoro: 21~30 V CC Corrente di lavoro: 20mA/30V DC Tensione di ingresso: 120V/240V AC (50/60Hz) Comunicazione: KNX Campo di rilevamento della temperatura: 30℃~+100℃ Sensore di temperatura: Sensore di temperatura digitale da 2,5 m (TS/C 1.0) Comunicazione: KNX Terminale di uscita: cavo di ingresso e di uscita per ogni canale 2,5-4 mm2
