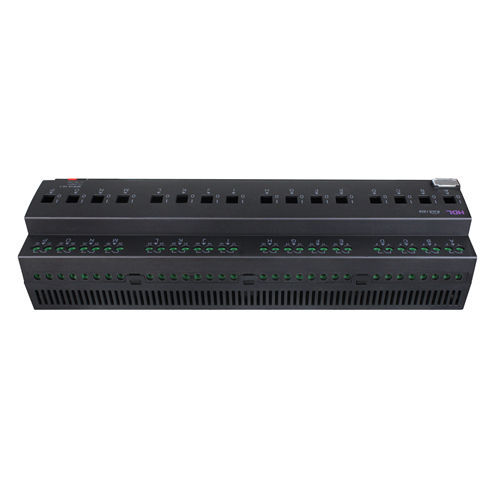

Attuatore di commutazione per sistema domotico HDL-M/R16.16.1

KNXsu guida DINper uso residenziale

Attuatore di commutazione ad alta potenza KNX 16CH 16A (prodotti della serie relè bus HDL/KNX-EIB) sono pienamente conformi agli standard di sicurezza e ai protocolli europei per le apparecchiature KNX di commutazione ad alta potenza, l'uso interno di relè magnetici ad alta corrente da 50A, il consumo di energia zero e la lunga durata sono alcune delle caratteristiche principali. gli attuatori di commutazione possono pilotare carichi a 4, 8, 12 e 16 canali. il massimo di 16 A su ogni canale di uscita può essere azionato anche manualmente. le funzioni del modulo: Tempo di accensione statistica, Risposta di stato, Recupero di stato, Luce di scala, Lampeggiante, Ritardo di accensione/spegnimento, Ritardo di protezione, Controllo scena, Funzione di soglia, Controllo tenda e così via. funzione logica: AND, OR, XOR, Gate. funzione di riscaldamento: Uscita di controllo PWM (1bit/1byte). Parametri elettrici Tensione di lavoro: 21~30VDC Comunicazione: KNX/EIB Corrente DC: 15mA Terminali KNX：Morsetto bus KNX - Cavo in rame unipolare di diametro 0,6 - 0,8 mm Tensione nominale dell'interruttore: 250V AC/440VAC Alimentazione Corrente nominale dell'interruttore: carico di illuminazione 16A, spunto massimo 500A Tempi di funzionamento: >1000000 Terminali di uscita: ingresso linea, uscita linea per ogni canale 2,5-4m㎡ Corrente di uscita: 16CH/16A capacità: <300μf Condizioni ambientali Temperatura di lavoro: 5℃~45℃ Umidità relativa di lavoro: fino al 90% Temperatura di stoccaggio: 25℃~+55℃ Umidità relativa di stoccaggio: fino al 93% Informazioni sul prodotto Dimensioni: H90mm x L288mm x P 66mm Materiale dell'alloggiamento: nylon ritardato alla fiamma Classe IP: IP 20
