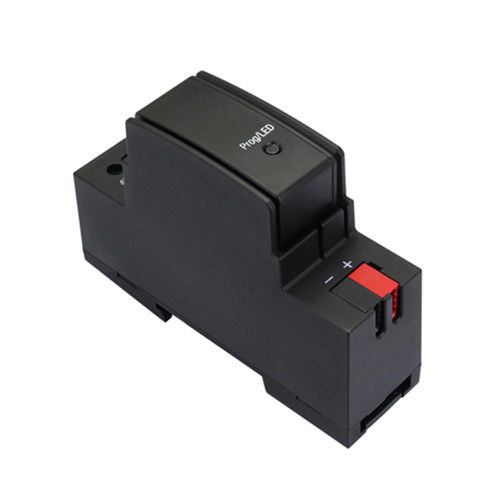

Modulo di interfaccia gateway M/RS485MNI.1

su guida DINper sistema domoticoKNX

KNX-RS485 Interface Mini è un piccolo modulo utilizzato per lo scambio bidirezionale di dati tra KNX e RS485. Di conseguenza, il modulo dispone di due interfacce, RS485 e KNX. Le sue dimensioni ridotte ne facilitano l'installazione e aumentano notevolmente l'utilizzo dello spazio. 3 modalità di lavoro: Modalità stringa, modalità esadecimale, modalità dati velocità di trasmissione: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps. Gli utenti possono scegliere le velocità di trasmissione in base alle proprie esigenze. gateway tra KNX e RS485: RS485 (modalità stringa o esadecimale, modalità dati) KNX/EIB. supporta fino a 200 target di controllo ■ Fino a 200 caratteri per ogni target (varia a seconda dei target) ■ 24 sequenze supportate Parametri di base Tensione di lavoro 21~30V DC Corrente di lavoro 10mA/30V DC Comunicazione KNX, RS485 Bit di dati 7 bit, 8 bit, 9 bit Bit di stop 0,5 bit, 1 bit, 1,5 bit, 2 bit Diametro del cavo del terminale KNX 0,6 - 0,8 mm Ambiente esterno Temperatura di lavoro -5℃~45℃ Umidità relativa di lavoro ≤90% Temperatura di stoccaggio -20℃~60℃ Umidità relativa di stoccaggio ≤93% Specifiche tecniche Dimensioni Interfaccia KNX-RS485 Mini: 45mm×46mm×18mm Base: 90mm×64mm×27mm Peso netto Interfaccia KNX-RS485 Mini: 25g Base: 44g Materiale dell'alloggiamento Interfaccia KNX-RS485 Mini: PC+ABS ritardante di fiamma Base: PA66 ignifugo Installazione Installazione a parete installazione su guida DIN 35 mm Grado di protezione (conforme a EN 60529) IP20
